Imatest Test Charts

デジタルカメラや画像処理システムの評価・測定に使用する標準的なテストチャート群
画質や性能測定に必要な各種パターンのチャートが揃っています

製品の種類
- Sharpness Test Charts: 解像度とシャープネス測定用のテストチャート
- Premounted Charts for Imatest LED Light Sources: Imatest LED光源対応の事前装着済みチャート
- Geometric Test Charts: 幾何学テストパターンのチャート
- Texture Test Charts: 画像のテクスチャ解析用のテストチャート
- Color Test Charts: 色再現や色調整測定用のカラーチャート
- Dynamic Range Test Charts: 動的レンジとトーン再現性能評価のためのチャート
- ISO and CPIQ Standard Test Charts: ISO規格や業界標準の測定用チャート
- Infrared Test Charts: 赤外線カメラと画像の評価用のチャート
- Certification Charts: 認証試験で使用する公式チャート
- Other Test Charts: その他の用途のテストチャート
- SFRplus: 空間周波数応答測定用ソフトウェア
- SFRplus for Lightboxes: 光箱用空間周波数応答測定ソフトウェア

すべてのImatest製チャートはユーザー様のニーズに合わせてカスタマイズが可能です。
また掲載されていないチャートについてもお取り扱い可能です。

取扱製品の一例 (※各画像はクリックで拡大します)

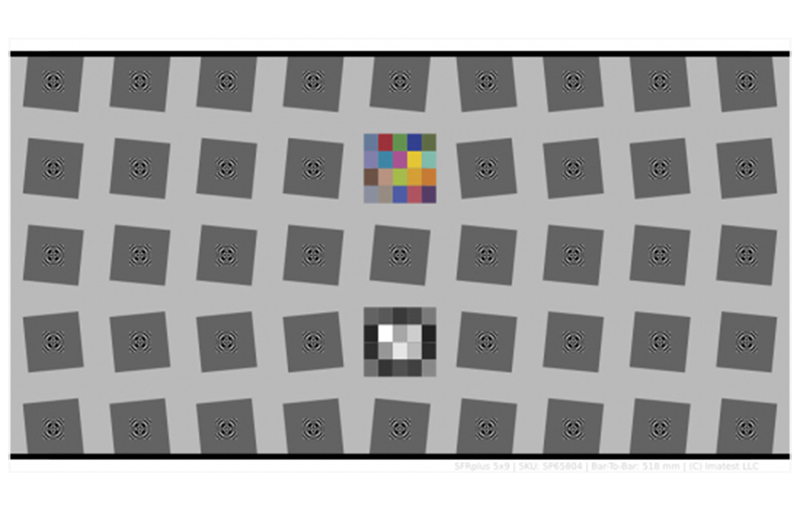

・SFRplus Charts / 詳細(メーカーページ)

自動化された総合的な画像品質分析を実現するために設計された、
Imatest社製のすべてのソフトウェアと連携可能な測定チャート。

Imatest 3.2以降のSFRplusモジュールと併用することで、以下のことができます。
- MTF、偏芯収差、歪み、トーン再現性能を測定
- SFRplusモジュールに備わるROI(関心領域)を完全自動で検出

SFRplusチャートには、一般的に使用されるISO 12233チャートなどと比較して、以下の利点があります。
- チャート面積に無駄がない(大幅な削減)
- センサー全面におけるシャープネス分布をマッピング可能
- コントラストが低減されており測定精度の向上
- 自動化されたテストをサポート

※使用方法については こちらをご参照ください

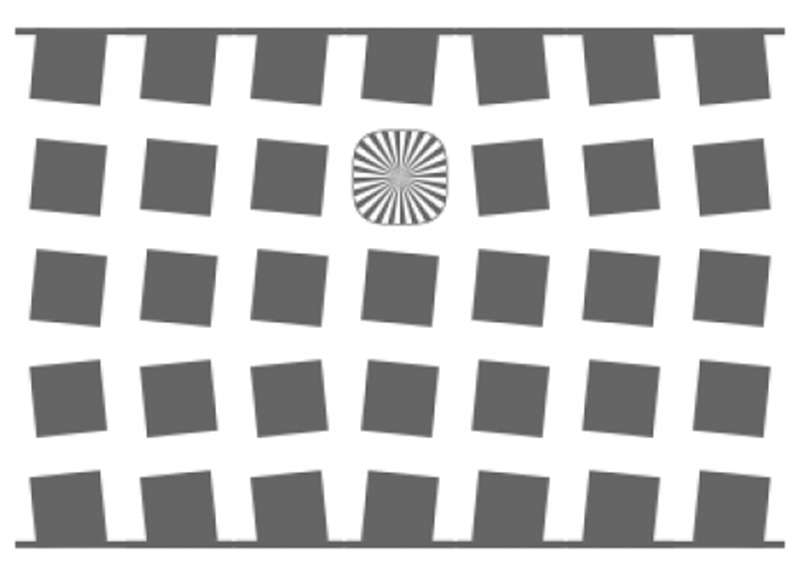

- SFRplus Chrome on Glass / 詳細(メーカーページ)

ユニトーン、10:1コントラスト比 仕様のSFRplusチャート。
「Stepchart」を含まず、またトーンレスポンスカーブの計算はサポートしていません。
スター・パターンは厳密にはフォーカスエイド(FA)としての使用するためのもので、
テスト機能(例:star chart)としては意図されていません。

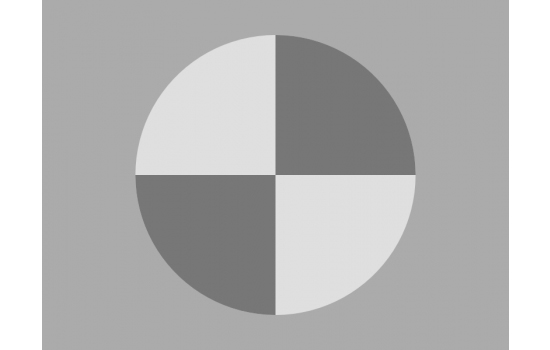

- SFRreg Charts / 詳細(メーカーページ)

MTFや倍率色収差を測定するためのテストターゲット。
丸で囲まれ4分割された傾斜エッジで構成されています。
テストイメージはSFRreg moduleによって
自動的に検出・分析されたターゲットを含んでいます。

SFRregターゲットは、幅広いテストケースに適応するために
任意の位置や角度に配置することができます。

・Long distance tests where conventional charts would be impractically long
・Ultrawide Field of View tests (>180) where a flat target cannot reach the outer field
・Autofocus tests where a single frame can contain several targets placed at different distances.

-------------------------------------------------------

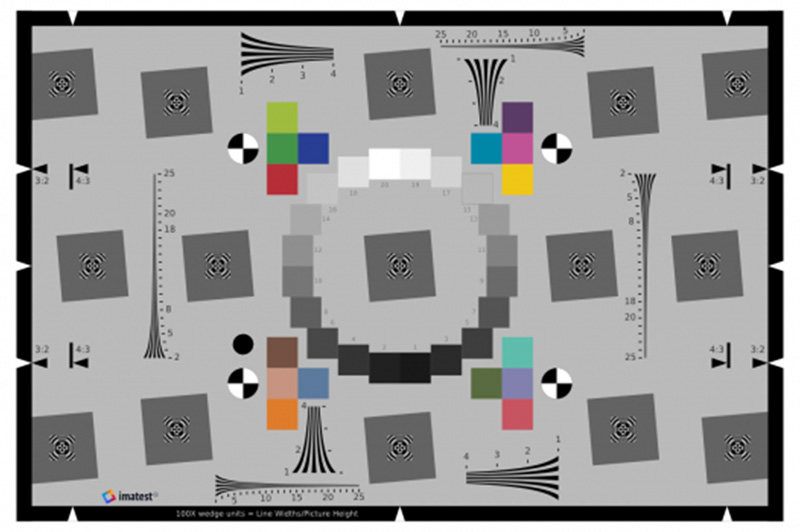

・eSFR ISO Charts 詳細(メーカーページ)

すべてのImatest「ISO 12233:2014 eSFR charts」は
「ISO Low Contrast Edge SFR test chart standard」に完全に準拠しています。
eSFR ISO Chartsには以下3種類のバージョンがあります。

1. Standard: basic, no extra measurement features, inkjet prints.
2. Enhanced: extra squares, wedges and color patterns when printed with technologies that allow color. Inkjet and photographic print options.
3. Extended: similar to Enhanced, but with a 16:9 aspect ratio, suitable for HDTV and cinema, inkjet prints.

・サイズ: 5 x 5(mm) から 1100 x 1820(mm)
・基盤素材: Matte, Semigloss, Backlit Media (DisplayTrans), Photographic Paper, B&W or Color LVT Film, and Chrome on Glass for high precision needs.

-------------------------------------------------------

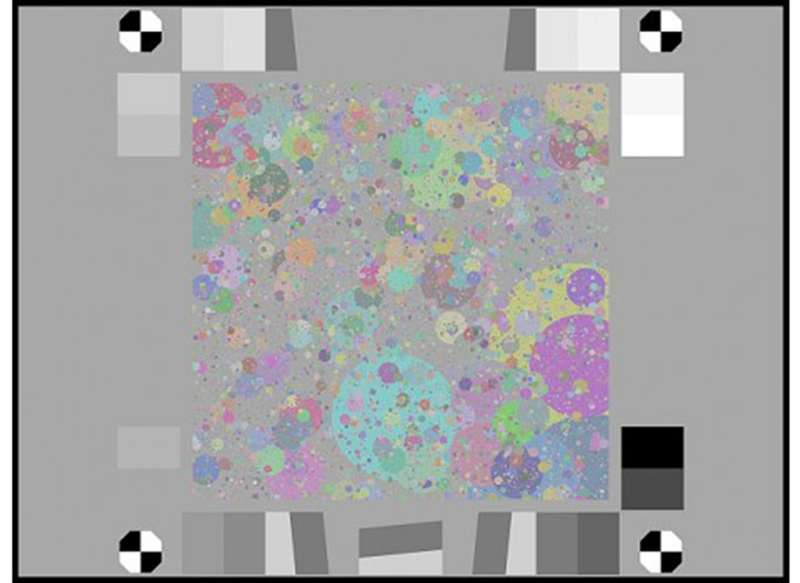

・Texture Charts / 詳細(メーカーページ)

「Texture Charts」はテクスチャの鮮明度を測定するもので、カラー版と白&黒版があります。
もともとあった"Dead Leaves"チャートは、カメラのテクスチャ再現能力をテストするための
最初のチャートでしたが、この改善版が、完璧なスケール不変性で、
信頼性と一貫性のあるテスト結果を導き出す"Spilled Coins"です。

・サイズ:
…Matte and Semigloss: 約254 x 355.6(mm) から 431.8x 558.8(mm)
…LVT Film: 約203.2 x 254(mm)

・基盤素材: Matte, Semigloss, LVT Film

-------------------------------------------------------

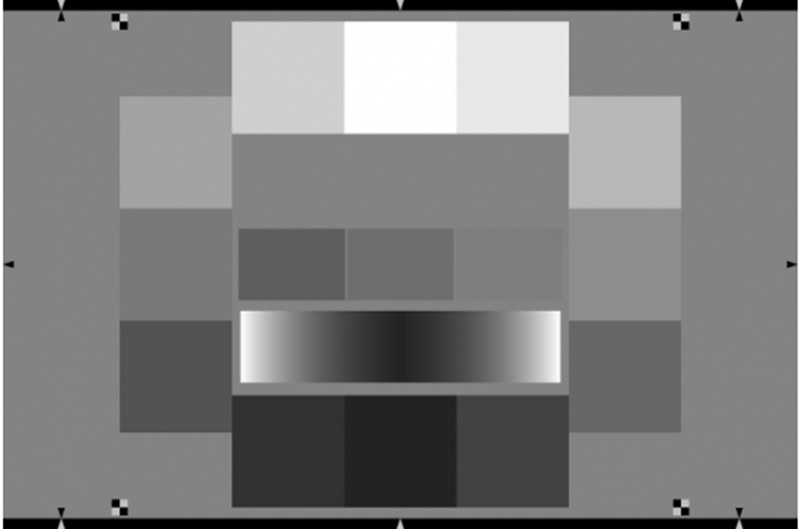

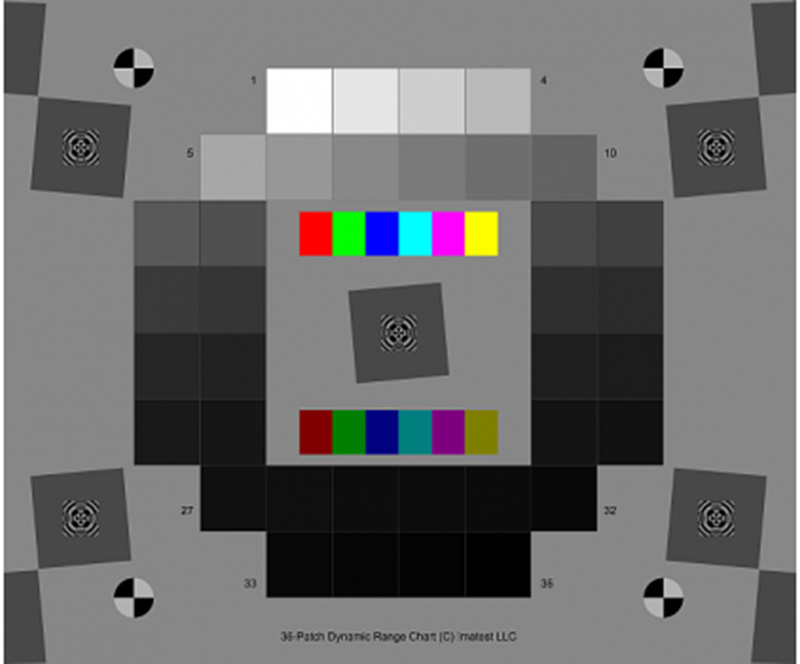

・Dynamic Range Charts / 詳細(メーカーページ)

トーンレスポンス、ノイズ、基本解像度、色をテストするためのチャート。
「Stepshart」モジュールとともに使用することで、高域密度レベルをテストすることができます。

・基盤素材: Semigloss, Photographic Paper, Color LVT Film.

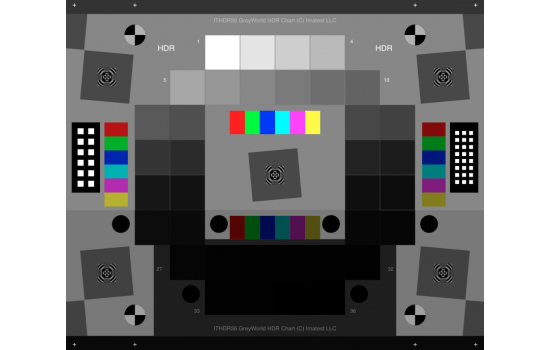

- High Dynamic Range Charts

カメラとセンサのダイナミックレンジを測定するのに適したチャート。
HDRカメラのダイナミックレンジ、色調応答(tonal response)、ノイズを測定します。
自動露出カメラで適正露出を有効にするのために
MTF測定のための傾斜エッジとグレーの背景濃度を含んでいます。
HDRターゲットには120dB(光学密度 >6.0)以上の濃度域があります。

-------------------------------------------------------

・Infrared Targets / 詳細(メーカーページ)

- Long (LWIR) and Medium Wave (MWIR) Infrared Test Charts
長波長(8-15ミクロン)と短波長から中波長(1.4-8ミクロン)の赤外線テストのためのチャート。
赤外線カメラシステムの範囲テストに効果的なコントラストを提供します。(Imatestの標準的なインクジェットプリントのテストチャートが対応しているのは1.4ミクロンまでの近赤外線となります)

Infrared targetにはイメージセンサ全体の鮮明度の変化を測定することができる高解像度のSlanted-Edgeが含まれています。ノイズや歪みなどを含む、他の主要なIR画像品質因子の分析をサポートします。

・サイズ: 610 x 910(mm)
MWIRについては 910 x 1220(mm)も取り扱いあります。
※より大きなサイズについても対応が可能です。ご相談ください。

-------------------------------------------------------
・Color Charts / 詳細(メーカーページ)

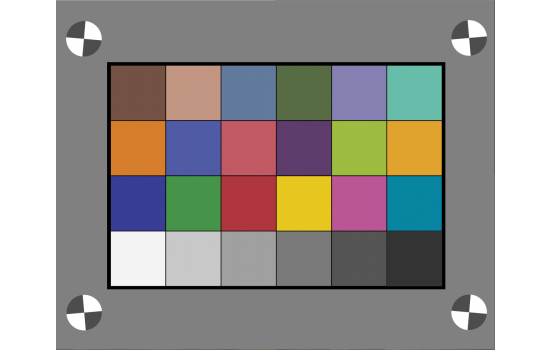

- 24‐Patch Transmissive Color Target

ライトボックスを使用して、色の精度を評価するためのターゲット。
ライトボックスは反射照明システムに比べ、よりきめ細かくかつ均一な評価が可能です。
これらのターゲットは、高精度ライトバルブ技術によって製造されています。
カスタム参照ファイルは正確な色測定を保証するためにそれぞれのチャートと共に提供されます。
特に小さな視界のシステムを利用したり近距離でのテストをしているユーザーにオススメの商品です。

・スタンダードサイズ:
Small: 117.5 x 93.345 mm
Medium: 177.8 x 235 mm

・カスタムサイズ:
as small as .35 x .5”is available.

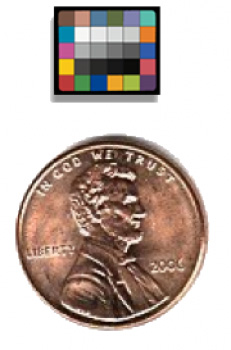

- ColorGauge Charts


クローズアップやマクロ撮影用途において適正露出とホワイトバランスを評価するための、
GretagMacbeth ColorCheckerと同じ18色のカラーパッチと、
12のスペクトルなニュートラルグレーパッチを備えた小さなチャートです。
このパッチは航空機グレードのアルマイト上に搭載されており、
ダメージからの保護のために上面より低くセットされています。

・サイズ:

・基盤素材:
…Gloss: Gray patches have an extended dynamic range (density ~ 2.4) and are suitable for measuring camera imager noise. Specular reflections from the gloss surface may occur for illumination geometries less than 45°/0° when used without crossed polarizers.

…Matte: Gray patches have a lower dynamic range (density ~ 1.6) but are more suited to narrow illumination geometries such as those used in endoscopic imaging or direct oncamera flash units. Because the matte surface can be interpreted as imager noise, we do not recommend using matte gray patch targets for evaluating imager noise in high magnification applications.

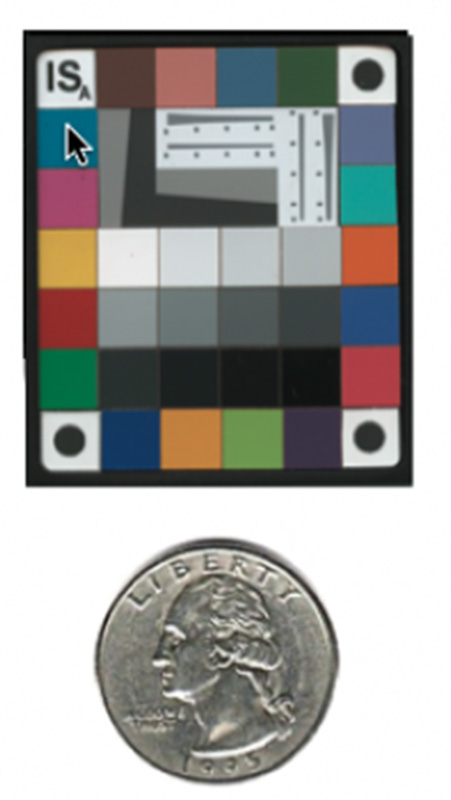

- Rez Checker Charts

Rez Checker Chartsは、色、色調、ホワイトバランスを評価するための
プロフェッショナル・グレードの小型化されたターゲットです。
このパッチは航空機グレードのアルマイト上に搭載されており、
ダメージからの保護のために上面より低くセットされています。

<主な仕様>
・At center are 12 spectrally neutral gray patches for assessing correct exposure and white balance.
・The slanted edges can be used to reliably measure SFR or MTF out to 3000 dotperinch or 60 cy/mm with the appropriate software.
・Five line visual hyperbolic wedges are also included to aid in visual assessment of limiting resolution to 850 dpi.

・サイズ: 47.625 x 41.275 x 1.524(mm)

・基盤素材:
…Gloss: Gray patches have an extended dynamic range (density ~ 2.4) and are suitable for measuring camera imager noise. Specular reflections from the gloss surface may occur for illumination geometries less than 45°/0° when used without crossed polarizers.

…Matte: Gray patches have a lower dynamic range (density ~ 1.6) but are more suited to narrow illumination geometries such as those used in endoscopic imaging or with direct oncamera flash units. Because the matte surface can be interpreted as imager noise, we do not recommend using matte gray patch targets for evaluating imager noise in high magnification applications.


すべてのImatest製チャートはユーザー様のニーズに合わせてカスタマイズが可能です。
また掲載されていないチャートについてもお取り扱い可能です。
取り扱いチャート一覧はこちら(メーカーサイト)
