JTAG Live Controller / JL004 | USBタイプバウンダリスキャンコントローラー

USBタイプのバウンダリスキャンコントローラー: JTAG Live Controllerは、USB給電タイプの軽量、かつ、ポケットサイズの、ローコストなバウンダリスキャンコントローラーです。
シングルTAP(テストアクセスポート)はJTAG規格に準拠しており、TAP電圧は1.5V〜3.6Vまで、テストクロック周波数は 1KHz から最大で 6MHz と幅広いプログラムが可能で、ハードウェア開発における様々なテスト上の問題を解決するために役立ちます。

無料の JTAG Live Buzz ユーティリティをはじめ、JTAG ProVision、JTAG Live Studioなど、すべてのJTAG Technologiesの開発者ツールと互換性があります。

検索キーワード:
(Test Access Port / IEEE 1149.1 / バウンダリ・スキャン・コントローラー /
JTAG Live コントローラ)
メーカー: JTAG Technologies
https://www.jtag.com/

JTAG Live Controller / JL004 | USBタイプバウンダリスキャンコントローラーの取り扱い商品の一例

商品名	納品方法	納期	価格
JTAG Live Controller	弊社より配送	お問い合わせください	お問い合わせください
JTAG Live ソフトウェア (ご希望の製品名をお知らせください)	電子デリバリー	お問い合わせください	お問い合わせください
サポートパックあんしんプラス(オプション)			製品価格の5～10%/年
サポートパックあんしんプラスとは？

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

JTAG Live Controller / JL004 | USBタイプバウンダリスキャンコントローラーの商品説明

【取り扱い製品の一例】

■JTAG LIVE boundary-scan Controller (SKU: JL004) -詳細-

JTAG Live Controllerは、軽量かつポケットサイズ(持ち運び可能な)、
ローコストのバウンダリスキャンコントローラーで、
JTAGテスト、PLDとFPGAコンフィグレーション、フラッシュプログラミング用に最適です。

【特徴】
- 1TAP(Test Access Port)搭載
- フレキシブルボードインターフェース向け
- JTAG規格に完全互換(IEEE 1149.1, IEEE 1149.6, IEEE 1149.4 and IEEE 1532)
- TAP電圧 ( 1.5V 〜 3.6V )
- TCK ( 1KHz 〜 6MHz )
- JTAGLiveソフトウェアとProVisionの両方で使用可
- 推奨ピン配列図

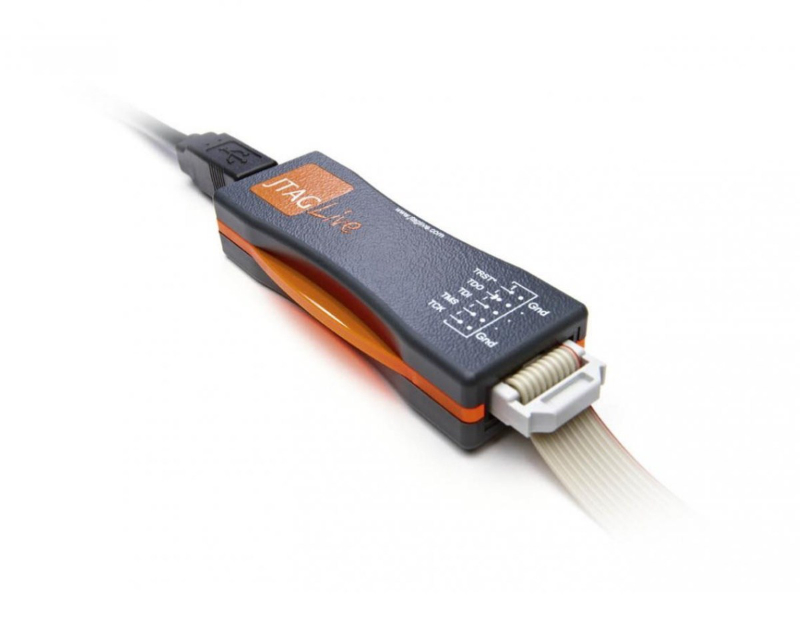

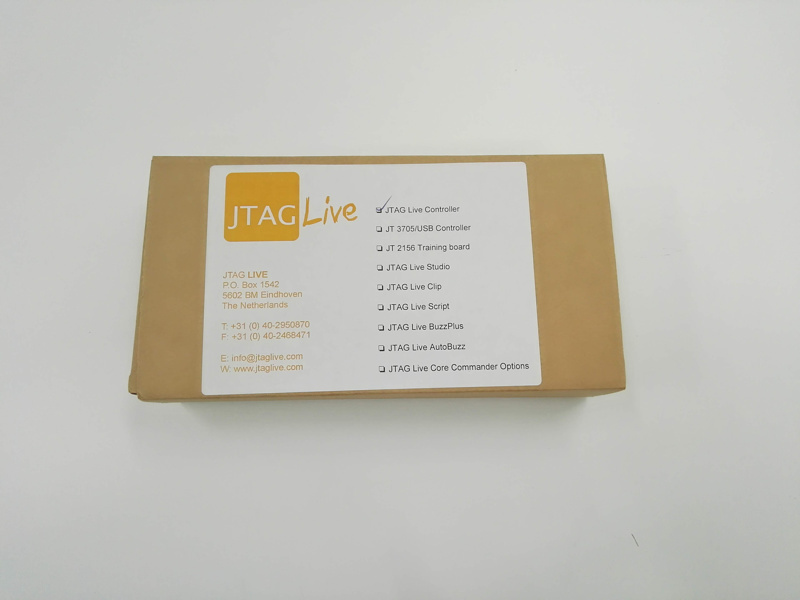

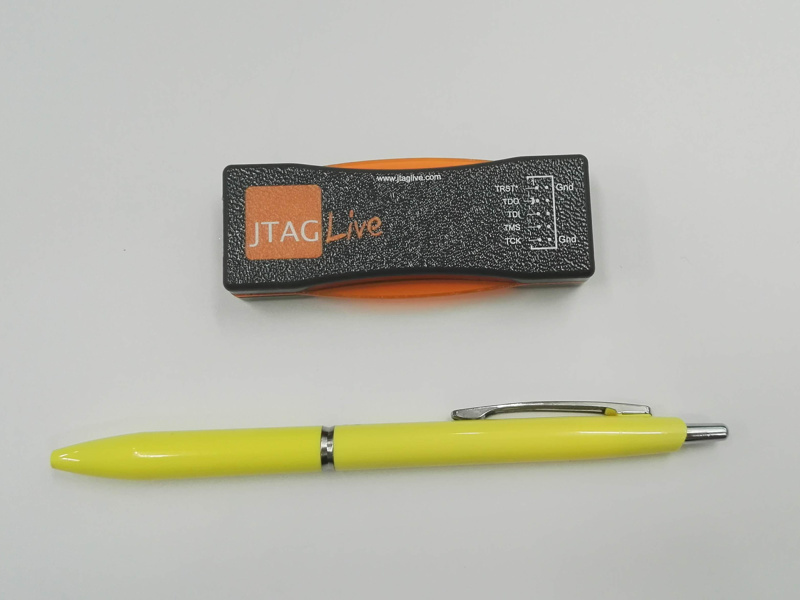

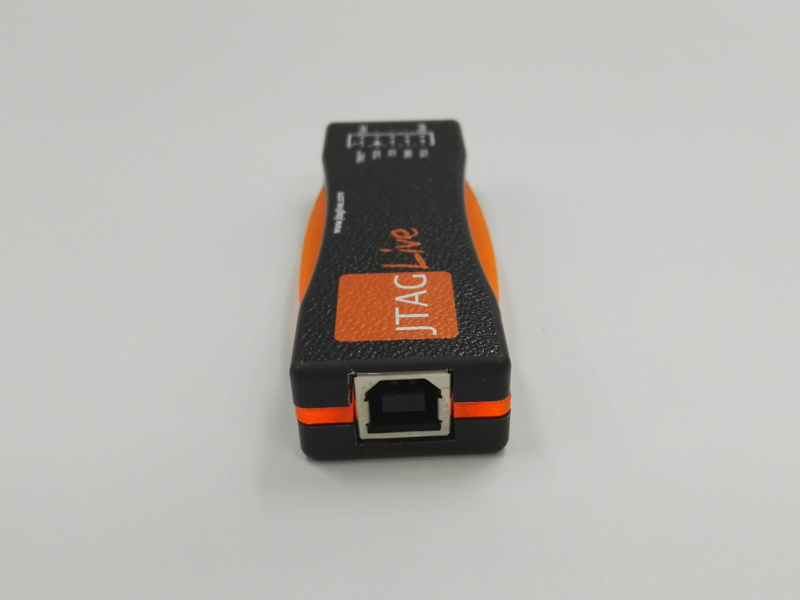

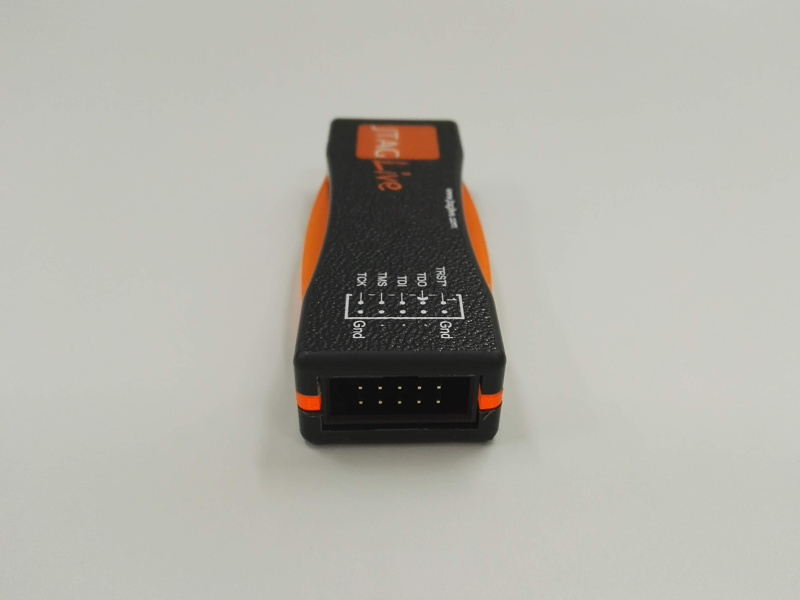

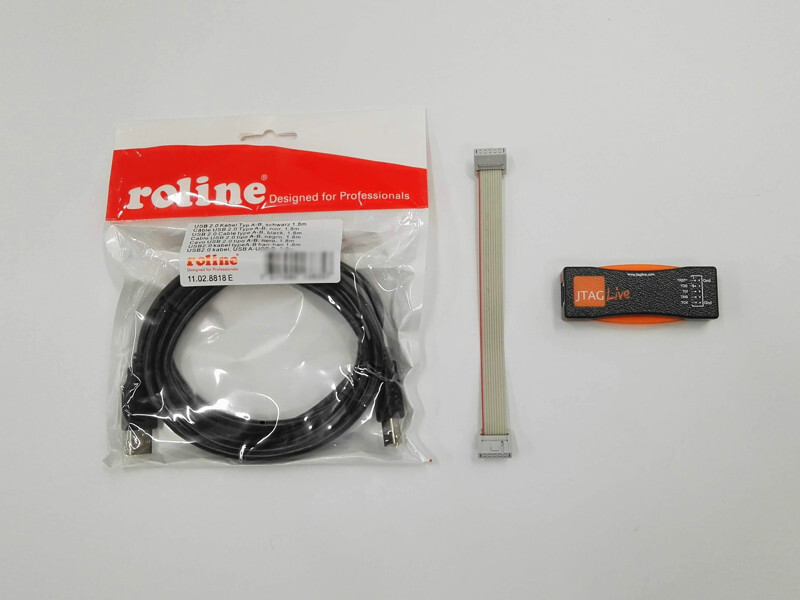

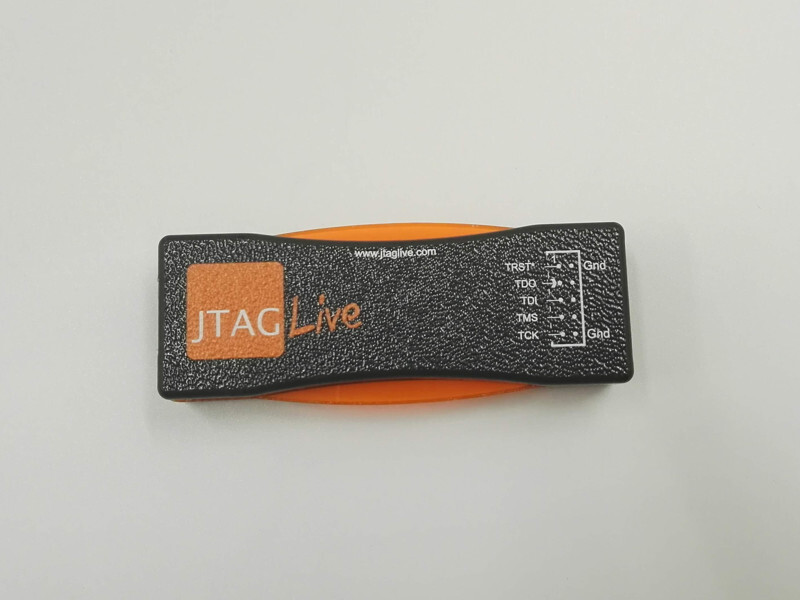

JTAG LIVE boundary-scan Controller 外観写真(各画像クリックで拡大します)

------------------------------------------------

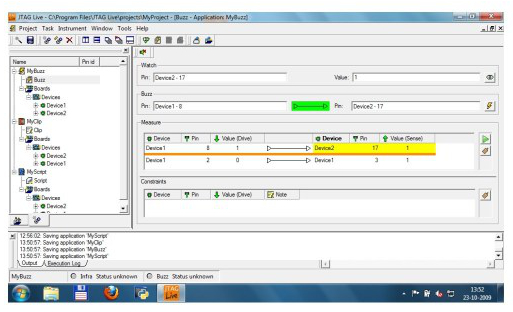

■JTAG Live Buzz -詳細-

Buzzは、学びやすく、使いやすい、デバイスピンへの制限されたアクセスを克服するための
バウンダリスキャンの無料テスターです。(※別途ユーザー登録が必要)

【概要】
- 相互接続性テスト(導通)
- ピンの信号レベルをチェック

【特徴】
・ネットリストなしで動作
・最大で10接続テスト可
・単純なロジッククラスターをテスト可
- マルチバウンダリスキャンチェーンをサポート
- スキャンチェーンインフラストラクチャテスト
- 「watch」ピンのサンプル機能含む
- ピンの間の連続性テスト
- Explorer / USB、Altera, Xilinxのマルチハードウェアをサポート

■その他の JTAGLive ソフトウェアもお取り扱いいたします (詳細はこちら)

参考キーワード:
- TCK (クロック / Test Clock Input)
- TDI (データ入力 / Test Data Input)
- TDO (データ出力 / Test Data Output)
- TMS (状態制御 / Test Mode Select input)
- TRST (JTAG機能のリセット / Test RerSeT)
- PLD (Programmable Logic Device)
- FPGA (Field Programmable Gate Array)
