電子機器の設計/製造用、CADデータの相互変換ソフト(CAD/CAM)
CAD-X.IO は、Oscillated Recall Technology社 が、Gehriger Engineering社(スイス)と共同開発したCADデータの相互変換ソフトウェアです。

1nmの最小Design-Unitをサポートしますので、半導体設計から LSIパッケージ設計、プリント基板設計まで 幅広くご使用頂けます。

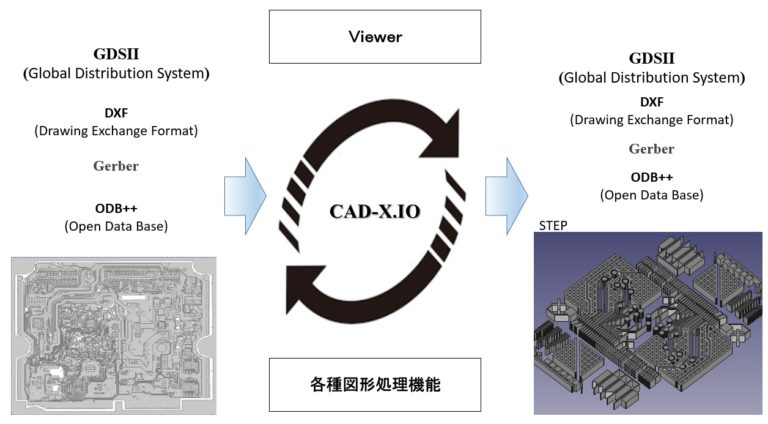

GDSII, DXF, Gerber(RS-274X), ODB++, GDS-TXT (GDSII準拠のASCII形式) 間のフォーマット変換だけでなく、 昨今の設計ニーズに応え、2次元CADデータから3次元CADデータ (STEP) を出力する機能が追加されています。


検索キーワード:
ORテック / CAD/CAMソフトウェア / cadxio / LinkCAD

メーカー
株式会社Oscillated Recall Technology (ORテック)
http://www.or-tech.co.jp

CAD-X.IO | 電子機器 設計 製造用 CADデータ 相互変換 ソフトの取り扱い商品の一例

商品名 納品方法 納期 価格
CAD-X.IO Base(BASIC, View, Tools, GDSII/GDS-TXT) 電子デリバリー お問い合わせください お問い合わせください
CAD-X.IO DXF入出力オプション 電子デリバリー お問い合わせください お問い合わせください
CAD-X.IO Gerber入出力オプション 電子デリバリー お問い合わせください お問い合わせください
CAD-X.IO ODB++入出力オプション 電子デリバリー お問い合わせください お問い合わせください
CAD-X.IO Step変換オプション 電子デリバリー お問い合わせください お問い合わせください

今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、 該当商品をお見積もりフォームへ追加できます。納品方法については こちらをご覧ください。

CAD-X.IO | 電子機器 設計 製造用 CADデータ 相互変換 ソフトの商品説明

CAD-X.IO 機能一覧:

1. 2次元CADデータの相互変換

1) GDSII、DXF、Gerber(RS-274X)、ODB++、GDS-TXT間の相互変換
2) DXFに頂点異常(Open、エッジの交差など)がある場合は自動修復
3) ガバー入力(Gerber(RS-274X))は、ハッチングと輪郭形式の記述形式が入力可 *
* 出力は輪郭形式のみ

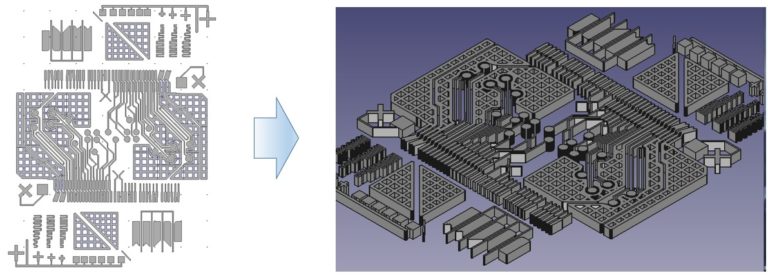

2. 2次元CADデータから3次元CADデータの生成

2次元CADデータからSTEP(3次元CADデータ)が生成可(※オプションで追加可能)
変換する際は、各層の高さや厚みの情報を、ODB++から自動抽出

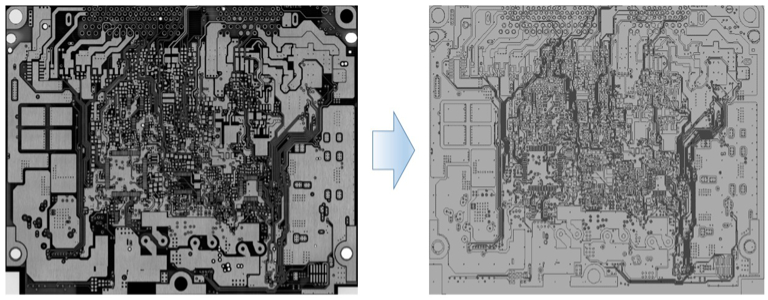

3. CADデータ⇔画像データの相互変換

画像データ(BMP, JPEG, PNG等)からエッジ抽出を行いCADデータで取り出す
またCADデータから画像データ(BMP)に変換可

1) 一般的な形状抽出

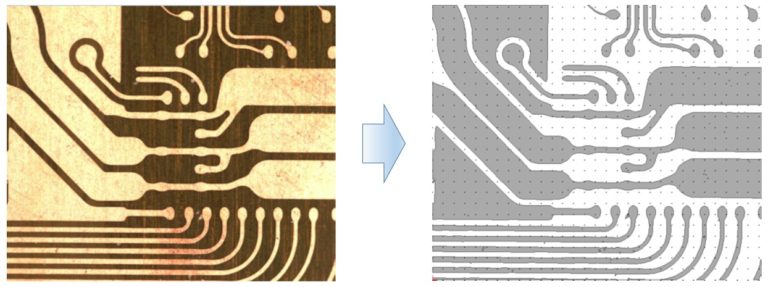

2) リバースエンジニアリング(設計データを紛失した製造結果のデータ復元)

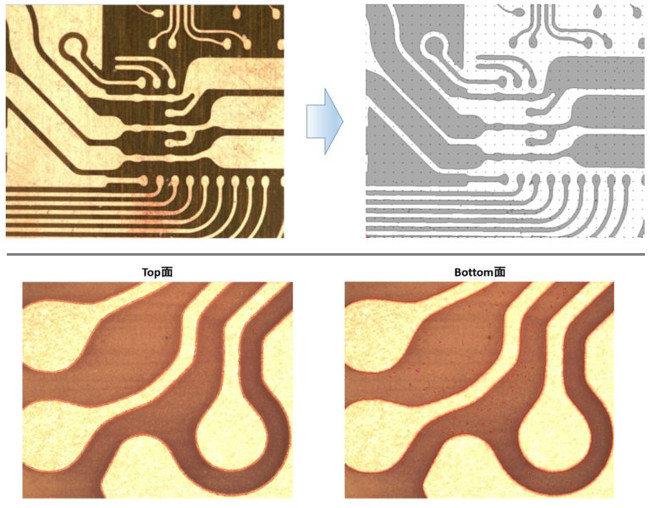

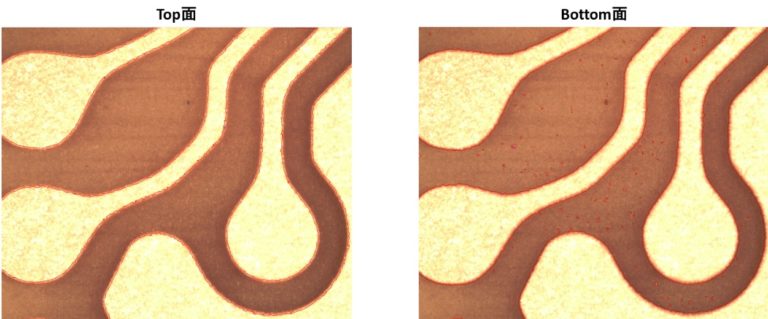

3) 基板配線のTop面/Bottom面の抽出(赤線で示す部分が各々の面の境界)



4. 図形処理機能(各種)

1)図形処理
Polygon変換、複数Polygon図形のマージ、
Polygon図形のCleaning(Openエッジ修復、重複エッジ削除、自己交差解消)
直線記述の円弧変換、図形頂点記述の時計回り/反時計回り変更など

2)Layer処理
単層図形の一筆書き形式、スライス形式への変更、
Boolean処理(AND,OR、MINUS、XOR) など

5.操作環境

・GUIモード: Pop-up画面を使ったInteractive操作(標準)
・Batch(バッチ)モード: Scriptコマンド操作(処理手順を指定しバッチでデータ変換)


6. 動作環境

・Windows 8.1, 10 64bit
・メモリ8GB以上
・ハードディスク100GB以上の空き容量

※ライセンスは、特定CPUに限定したNode-Lockライセンスと、Networkライセンスが選択可


CAD-X.IOは、初年度保守を含みます。各保守サポートについて、1年延長も可能です。
