ハウジング仕様の次世代型慣性計測ユニット
x-io Technologies社の x-IMU3NGIMU は、ハウジングとバッテリーを備えた次世代型の慣性計測ユニット(IMU)です。

コンパクトでありながら、3軸ジャイロスコープ、加速度計、磁力計、気圧と湿度センサーを搭載。オンボードの姿勢推定アルゴリズム(AHRS:Attitude and Heading Reference System)と組み合わせ、運動中または動作中のデータ測定や記録が可能です。

リアルタイムアプリケーション および データロギングアプリケーションの両方に適しており、 屋内測位システム、ウェルネスシステム、トレーニングシステム、ドローンや車両の制御、振動計測や自律走行など幅広く活用できます。

主な用途
- バイオメカニクス: 運動学の研究(アスリートの動き)
- モーションキャプチャ: 映画やビデオゲームの制作、スポーツトレーニング
- 仮想現実(VR): インタラクティブなVR体験、教育やトレーニング
- ドローン: 飛行制御、写真撮影や映像撮影
- ロボティクス: 工場内の産業用ロボットの正確な動きやタスクの実行 等


※お知らせ※
x-IMU3は2023年夏にリリースされた最新モデル(第3世代IMU)です。


検索キーワード:
NGIMU with Housing and Battery / 姿勢推定アルゴリズム / 姿勢情報 / IMU/AHRS / MATLAB / 生体力学 / モーションキャプチャ / 仮想現実 / ドローン / ロボット工学 / Mixed Reality / AR/VR / AR / 拡張現実 / Augmented Reality / NGIMU In Housing / NGIMU Board / NGIMU Body Strap / NGIMU Synchronised Network Kit


研究テーマ・研究分野の例:
バイオメカニクス / モーションキャプチャ / 仮想現実 / ドローン / ロボティクス / 産業用ロボット / 無線通信 / センサー融合 / ソフトウェア開発 / シリアル通信 / 加速度計 / 磁気計 / データロギング



メーカー
x-io Technologies Limited
https://x-io.co.uk/

x-IMU3 / NGIMU | ハウジング仕様 慣性計測 ユニットの取り扱い商品の一例

商品名 納品方法 納期 価格
x-IMU3 - NGIMU In Housing 弊社より配送 お問い合わせください お問い合わせください
NGIMU - NGIMU In Housing 弊社より配送 お問い合わせください お問い合わせください
Board単体 (x-IMU3またはNGIMUをご指定ください) 弊社より配送 お問い合わせください お問い合わせください
x-IMU3 Strap (サイズ: S/M/L をご指定下さい) または NGIMU Body Strap 弊社より配送 お問い合わせください お問い合わせください
x-io Technologies社製品(製品名をお知らせください) 弊社より配送 お問い合わせください お問い合わせください
サポートパック あんしんプラス(オプション)

製品価格の5~10%/年

サポートパック あんしんプラスとは?


今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

x-IMU3 / NGIMU | ハウジング仕様 慣性計測 ユニットの商品説明


最新モデル情報(第3世代IMU)


x-IMU3 / 詳細(メーカーページ)

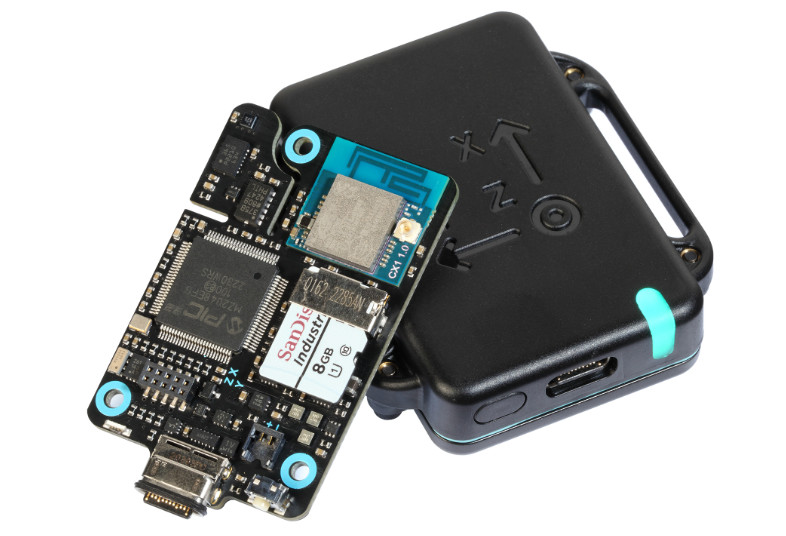

リアルタイム・データロギングアプリケーション用に設計された、高性能で多目的な慣性計測ユニット。
※ハウジング仕様とボード単体があります

主な特徴
- 400Hzの高速IMU測定
- IP67の耐水性
- 複数の接続オプション(USB/WiFi/Bluetooth/シリアル通信)
- 独立したデータロガー機能(内蔵ストレージ/スタンドアロン動作/バッテリー駆動)
- 高精度のキャリブレーション

x-IMU3ソフトウェアリポジトリについて

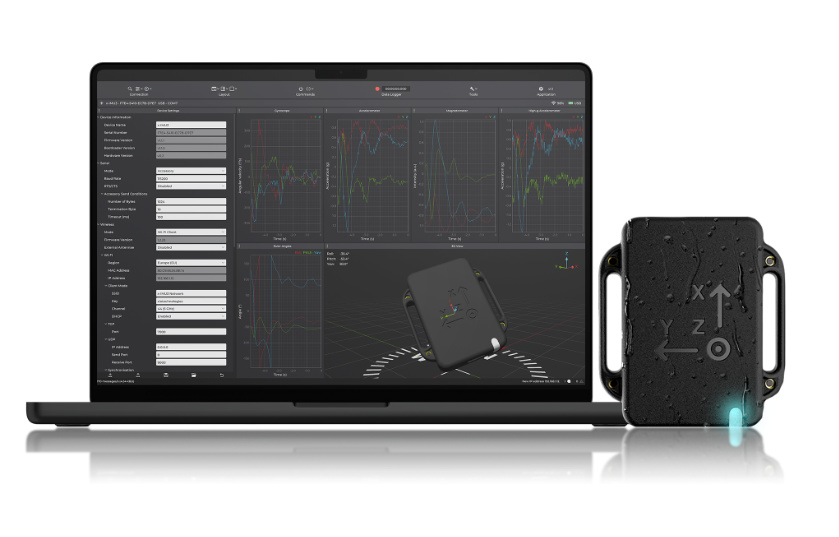

- GUI: C++とJUCEを使用。リアルタイムデータ視覚化と操作が可能
- 主要API: Rustで実装しCインターフェイス生成。高性能と安定性を両立
- 言語バインディング: C、C++、C#、Python、Rustに対応。Cインターフェイスを共通基盤に動作
- 拡張性: 提供APIを活用し、独自のアプリケーション開発が可能


x-IMU3の主な仕様

SensorsRangeSample RateResolution
Gyroscope2000°/s400 Hz 16bit
Accelerometer24 g400 Hz 16bit
Magnetometer1300 uT20 Hz0.3 uT
Accelerometer High-g200g1600 Hz16-bit

* 温度センサーは周囲の温度計測ではなくキャリブレーションに使用されます


AHRS Algorithm:
Outputs: Quaternion, rotation matrix, Euler angles, linear acceleration, Earth acceleration
Update Rate: 400 Hz
Static Accuracy (Inclination): < 0.5°RMS
Static Accuracy (Heading): < 1° RMS

Communication:
USB, Serial, Wi-Fi(TCP, UDP), Bluetooth(SPP)

Data Logging:
Capacity: 8 GB (485 hours with default settings)

Battery:
USB充電(取り外し不可)
Battery Life: 8-20 hours

Physical:
Demention: 55×50×14 mm (with Housing)
Weight: 31 g (with Housing)

----------------------------------------------------------------------


x-IMU3 Board
x-IMU3ボード単体 ( ※ケーブルやそのほかのアクセサリーは付属していません )



x-IMU3 Strap (サイズをご指定ください)
x-IMU3を身体に取り付けて歩行や動作などを行うための伸縮性に優れたストラップ
- Small (S): 足首、手首、腕の周囲 15〜40cm
- Medium (M): 足や頭の周囲 25〜60cm
- Large (L): ウエストや胸囲 50〜140cm



x-IMU3 Wireless Kit (x-IMU3の必要数をご指定ください)
無線ルーター、USBハブ、キャリーケースのセット
※ストラップは付属していません
※x-IMU3はサードパーティ製のWiFiルーターと互換性があります



前モデル情報(第2世代IMU)


※2023年9月現在、メーカー在庫ございます。
在庫は流動的ですので、お見積もり時に正式な納期をお知らせしております。

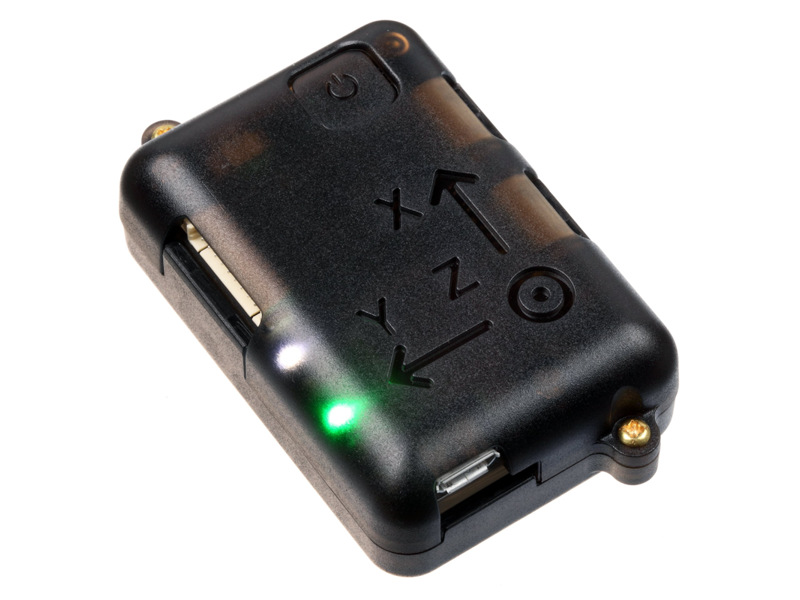

NGIMU (NGIMU In Housing) / 詳細(メーカーページ)

コンパクトで高性能な次世代型の慣性計測ユニット。
※ハウジング仕様とボード単体があります。

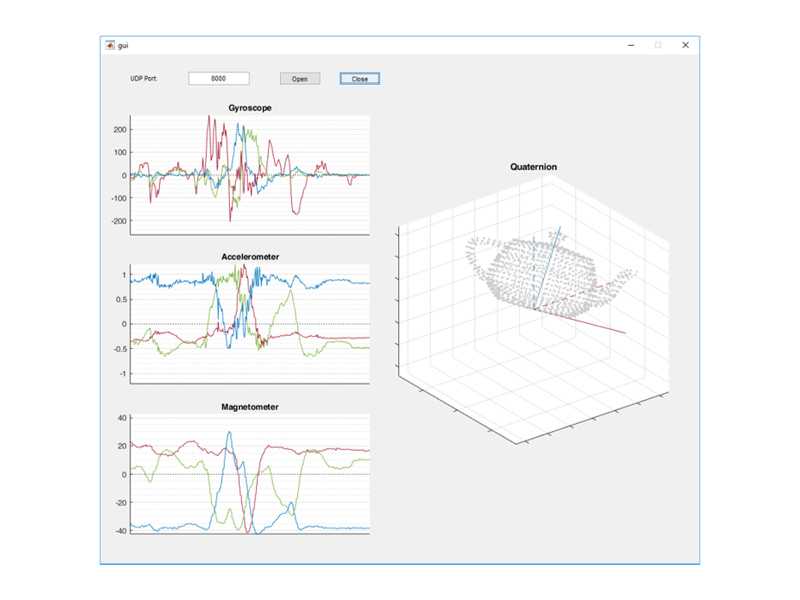

NGIMU GUIについて:
リアルタイムでのセンサーデータの表示、キャリブレーションの実行、
データのエクスポート(例:マイクロソフト社のExcel)などが可能。
また MATLABライブラリ には、データのインポート、同期、整理、
およびプロットの作成に必要なツールが含まれます。

※ソフトウェアは こちら(メーカーページ)より ダウンロード可能です。

ユーザーは NGIMU APIを使用してソフトウェアを開発することができます。


NGIMUの主な仕様

SensorsRangeSample RateResolution
Gyroscope2000°/s400 Hz 16bit
Accelerometer16 g400 Hz 16bit
Magnetometer1300 uT20 Hz0.3 uT
Pressure300-1100 hPa25 Hz24-bit
Humidity0-100%25 Hz0.008%

* 温度センサーは周囲の温度計測ではなくキャリブレーションに使用されます


AHRS Algorithm:
Outputs: Quaternion, Rotation Matrix, Euler Angles, Linear Acceleration, Earth Acceleration
Update Rate: 400 Hz
Static Accuracy (Pitch/Roll): <1°RMS
Static Accuracy (Heading): <2° RMS

Communication:
USB, Serial, Wi-Fi

On-Board Logging:
Micro SD Card, USB Download

Power:
External Supply(4.5-6 V), Charging USB or External Supply
Battery Life 4-12 hours

Physical:
Demention: 56×39×18 mm (with Housing)
Weight: 46 g (with Housing)

----------------------------------------------------------------------


NGIMU Board
NGIMUボード単体 ( ※ケーブルやそのほかのアクセサリーは付属していません )



NGIMU Body Strap
NGIMUを身体に取り付けて歩行や動作などを行うためのストラップ



NGIMU Synchronised Network Kit
USB接続の無線ルーターとバッテリチャージング機能を有するUSBハブのセット


動画


3D Tracking with IMU


NGIMU Unity Demo
