【取扱い製品の一例】
--------------------------------------------------------------------

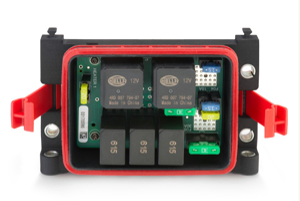

■REDline Power Box Mini / 詳細(メーカーページ)

車両搭載が可能な小型かつ高い保護等級を備えた配電システム。
21ピンLEAVYSEALコネクタを装備しており、
オプション機能の組み込みが容易にでき、配電をモジュール化することができます。

主な特徴・仕様
・コンパクトサイズ: 136 x 90 x 98 mm (68 x 90mm PCBエリア)
・保護等級: IP66 / IP69K (防塵、高圧噴流水耐性)
・動作温度: -40°C～ + 110°C
・電源接続は最大2つまで(Threaded / Radlok / Surlok / LED indicato / Closed input)
・パススルー対応(壁掛け可能)
・複数のモジュールをドッキングが可能(拡張性あり)

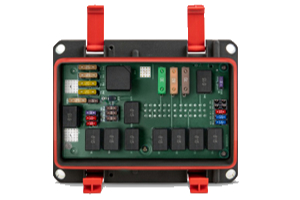

■REDline Power Box M Plus / 詳細(メーカーページ)

エンジンルームと車内の間に配電を配置する必要がある場合の理想的なソリューション。
ボックス外側のMEGAヒューズにより、コンポーネントを保護し
安全な電源ラインを構築可能です。
31ピン、39ピンまたは62ピンのLeavySealコネクタを装備しています。

主な特徴・仕様
・コンパクトサイズ: 193 x 148.8 x 97.3 mm (174 x 100mm PCBエリア)
・保護等級: IP66 / IP69K (防塵、高圧噴流水耐性)
・動作温度: -40°C～ + 85°C
・電源接続は最大4つまで(Threaded / Radlok / Surlok / LED indicato / Closed input)

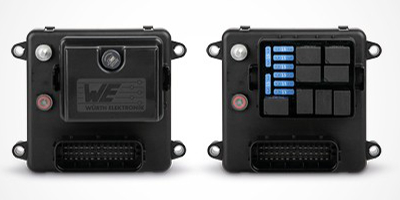

■CAN Box 8FR6 - Power Distribution Controllers / 詳細(メーカーページ)

モバイル機器や商用車向け、配電用のプログラマブルコントローラ(PLC)。
WEcontrol Designerでプログラムすることができ(IEC61131-3準拠)、
PLC機能、シミュレーション、CAN経由のオンラインデバッグが可能です。

主な特徴・仕様
・サイズ: 167 x 142 x 74 mm
・保護等級: IP64 (防塵防水)
・動作温度: -40°C～ + 85°C

アプリケーションの例
・複数の消費者への電力供給
・CANバスによるアナログ信号の伝送
・CAN-to-CANゲートウェイ機能
・各種診断
(ヒューズ不良、リレーステータス、全出力の電流測定、温度測定など)
・レトロフィット
・ハイサイドスイッチ など

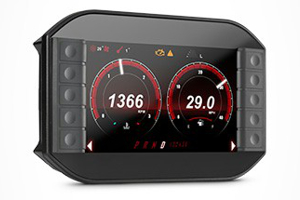

■WEcabin Display i7 / 詳細(メーカーページ)

モバイル機器や商用車向けのHMIソリューション。
メインディスプレイまたは追加ディスプレイとしても使用できるCAN対応7インチディスプレイ。
CANバスおよびイーサネットを介して送信される、アラームメッセージ、診断データ、時計など
すべてのコマンドおよび追加情報の視覚化、監視、および制御が可能です。

主な特徴・仕様
・サイズ: 226 x 147 x 54 mm / 0.980 kg
・保護等級: IP66 (防塵防水)
・動作温度: -30 °C ～ +85 °C
・厳しい環境条件下でも使用できる堅牢なハウジング
・あらゆる照明条件下で良好な視認性を実現
・PDFリーダー、Webブラウザー、ユーザー管理などの高度な機能
・スマートフォン、タブレット、デスクトップPCからリモートアクセスが可能(ネットワーク接続)
・デジタルIPカメラの直接接続

主な仕様
Processor: ARM CortexR-A8 Processor
RAM: 512 MB DDR3 / 4 GB Flash
Display: 7"TFT LCD, 16:9, 16bit / 800 x 480 WVGA
I/F: 2x CAN 2.0 high speed / 2x USB2.0 / 1x RS-232/RS-485 / 1x Ethernet / Wi-Fi / BT4.0

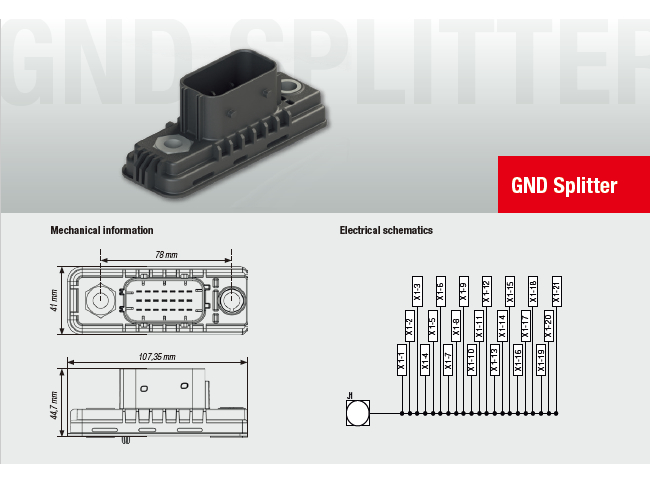

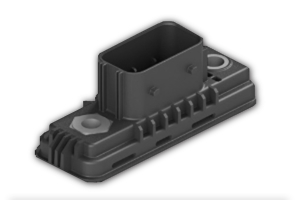

■GND Splitter ※生産終了

複数のグランド(GND)信号を筐体(シャーシ)に接続するための専用デバイス。
LeavySealコネクタとM8互換の電源接続を使用して、最大21個の信号を接続できます。

主な特徴
・サイズ: 107.35 x 41 x 44.7 mm
・保護等級: IP66 / IP67 / IP69K (防塵、高圧噴流水耐性)
・動作温度: -40 °C ～ +85 °C
- モジュールに対し最大21個のGND信号を接続可能
- 各ピン: 最大 20A まで
- 連続電流: 最大 120A まで
- 信号の分配に使用可能(GND or +BATT)
- Mating connector(TE part number): Coding A: 1-1534127-1 / Coding B: 2-1534127-1

--------------------------------------------------------------------

この他のWurth Elektronik社製品のお問い合わせにつきましては、
ご希望の製品名や型番、URLなどをお知らせください。
