ヒューマンセンシングガイド｜計測システムの構成と設計
MEASUREMENT SYSTEM DESIGN
ヒューマンセンシングシステム設計ガイド
複数センサーを組み合わせるための構成と同期の考え方
視線、身体動作、生体信号、脳波、映像などを組み合わせる場合は、計測デバイスだけでなく、記録、同期、データ形式、解析環境まで含めて設計する必要があります。本記事では、研究目的に応じたヒューマンセンシングシステムの組み立て方を解説します。
視線、身体動作、生体信号、脳波など、それぞれの計測対象や特徴の違いについては、ヒューマンセンシングガイド | 計測データと研究活用例をご覧ください。
なぜシステム設計が必要なのか
研究では、視線、身体動作、生体信号、脳波、映像などのデータを組み合わせて分析することがあります。
例えば、視線と心拍の変化を比較したり、動作と筋活動の関係を調べたり、脳波と刺激提示タイミングを対応付けたりする場合です。
複数のデータを同じ時間軸で扱うためには、センサー選定だけでなく、記録・同期・解析まで含めたシステム設計が重要です。
計測システムを構成する主なデバイス
視線、身体動作、生体信号、脳波など、取得したいデータに応じて計測デバイスを選定します。製品名だけでなく、タイムスタンプ、Raw Data、データ形式、API／SDK、外部機器との同期方法まで確認することが重要です。
映像・姿勢・空間情報
人物の動作や位置、周囲の環境を映像と深度データで取得する場合は、OrbbecやRealSenseなどの深度カメラを使用します。撮影範囲、フレームレート、深度精度、SDK、他の計測機器との同期方法を確認します。
ヒューマンセンシングシステムを設計する流れ
各デバイスの役割を確認したら、次に、研究目的に応じてどの機器を組み合わせるかを整理します。計測システムは製品一覧から選ぶのではなく、研究上の問いから逆算して構成することが重要です。次の順番で検討すると、必要な機器やデータ、同期方法を整理しやすくなります。
「作業中の注視対象を確認したい」「動作と筋活動の関係を調べたい」「刺激提示前後の脳活動と身体反応を比較したい」など、比較する行動・条件・時間区間を具体化します。
研究仮説の検証に直接必要なデータと、解釈を補助する映像、操作ログ、主観評価などを分けて整理します。取得項目を増やすほど、装着負担、同期、データ量、解析工数も増加します。
実験室、屋外、スポーツ現場、リハビリ施設、作業現場、VR/XR環境など、実際の利用条件を整理します。無線通信、バッテリー、装着性、ケーブル、遮蔽、照明、発汗なども確認します。
タイムスタンプ、サンプリングレート、同期精度、Raw Data、データ形式、API／SDK、保存場所、解析ソフトウェアを確認します。マルチモーダル計測では、センサーを増やすことよりもデータを正しく同期出来ることのほうが重要です。
人間行動計測に必要な基本構成
計測システムは、センサーだけでなく、実験状況の記録、データ同期、解析環境まで含めて考えます。
COMPONENT 01
研究で必要となるデータに応じて選定します。
アイトラッカー、モーションキャプチャ、IMU、データグローブ、ECG、EMG、EDA／GSR、PPG、EEGなど、研究で必要となるデータに応じて選定します。
COMPONENT 02
センサーデータが得られたときの状況を確認します。
RGB／深度カメラ、画面録画、音声、操作ログ、タスク情報、外部イベントなどを記録し、センサーデータが得られたときの状況を確認します。
COMPONENT 03
複数のデータを同じ時間軸で比較できるようにします。
タイムスタンプ、共通クロック、イベントマーカー、トリガー、ログ管理、欠損確認などにより、複数のデータを同じ時間軸で比較できるようにします。
COMPONENT 04
取得したデータを研究目的に合わせて前処理・解析します。
可視化、フィルタリング、座標変換、リサンプリング、統計解析、AI解析、統合分析など、取得したデータを研究目的に合わせて前処理・解析します。
マルチモーダル計測の組み合わせ例
ヒューマンセンシングでは、単一のセンサーだけでなく、複数のデータを組み合わせて分析することがあります。
視線、身体動作、生体信号、脳波、映像などを同じ時間軸で記録することで、人の行動をより多面的に捉えることができます。
| 組み合わせ | 分析できること | 研究テーマ例 |
|---|---|---|
| 視線＋操作ログ | 情報を見た時刻と操作・判断の関係 | UX評価、HCI、教育、作業分析 |
| 視線＋生体信号 | 注視対象と心拍・皮膚電気活動などの時間的関係 | 認知研究、人間工学、VR/XR |
| モーション＋EMG | 関節運動と筋活動の関係 | スポーツ、リハビリ、バイオメカニクス |
| EEG＋視線 | 視覚刺激、注視、脳活動の時間的関係 | 認知科学、HCI、BCI、教育 |
| EEG＋ECG／EDA | 脳活動と身体反応の変化 | 認知負荷、タスク反応、VR/XR |
| 視線＋動作＋生体信号＋映像 | 注視、動作、身体反応、実験状況を一連の流れとして確認 | 作業分析、ロボティクス、AI用データ取得 |
計測可能なデータをすべて集めるのではなく、研究仮説に対して各データがどのような役割を持つのかを整理することが重要です。
研究用途で確認したいデータ取得・連携仕様
同じ種類のセンサーでも、取得できるデータの処理段階や出力方法は異なります。導入前に、次の項目を確認します。
| 確認項目 | 確認する内容 |
|---|---|
| Raw Data | センサー出力や生データへアクセスできるか。利用に追加ライセンスが必要か。 |
| 算出データ | 注視点、心拍数、関節角度、姿勢、周波数帯域など、どの処理済みデータを取得できるか。 |
| タイムスタンプ | 時刻の基準、精度、単位、他機器との時間合わせが可能か。 |
| サンプリングレート | 対象とする動作・反応を十分に記録できるか。複数センサー利用時や保存時の制限があるか。 |
| データ形式 | CSV、JSON、C3D、BVH、FBXなど、利用する解析環境へ出力できるか。 |
| API／SDK | 独自アプリケーション、リアルタイム処理、AI解析、外部装置と連携できるか。 |
| 保存方法 | ローカル／クラウド、オフライン運用の可否、保存容量、データ所有権、利用条件を確認する。 |
| 同期方法 | ソフトウェア同期、イベントマーカー、ハードウェアトリガー、共通クロックなどに対応するか。 |
Raw Dataだけでなく、データの処理段階を確認
センサー出力、キャリブレーション済みデータ、算出値、AIによる推定結果、集計レポートでは、独自解析に利用できる範囲が異なります。
計測環境を構築する際の注意点
本実験の前に予備計測を行い、装着状態、データ欠損、同期、ノイズ、解析手順まで確認することが重要です。
視線、心拍、皮膚電気活動、脳波などの変化だけで、認知状態や感情、集中度、ストレスを断定することはできません。
長時間計測や運動を伴う実験では、装着時の負担、センサーのズレ、ケーブル、発汗などがデータ品質に影響します。
速い動作や短時間の反応を対象とする場合は、十分なサンプリングレートが必要です。リアルタイム処理を行う場合は、通信や処理による遅延も考慮します。
計測開始時刻を合わせるだけでなく、長時間計測時の時刻ずれや、イベントマーカーの入力方法も確認します。
視線、カメラ、モーションキャプチャ、VR/XR環境などを組み合わせる場合は、座標原点、軸方向、単位、変換方法を定義します。
映像、音声、視線、生体信号、脳波について、同意、匿名化、保存場所、アクセス権限、保存期間、クラウド利用の可否を整理します。
まとめ
ヒューマンセンシングシステムは、計測デバイスだけで構成されるものではありません。映像・環境記録、タイムスタンプ、同期、データ形式、保存方法、解析環境まで含めて設計します。
特に複数センサーを組み合わせる場合は、取得できるデータの種類だけでなく、サンプリングレート、遅延、クロック、Raw Data、API／SDKを事前に確認することが重要です。
研究目的 → 必要なデータ → 計測環境 → 記録・同期・解析という順番で整理することで、必要な機器と構成を検討しやすくなります。

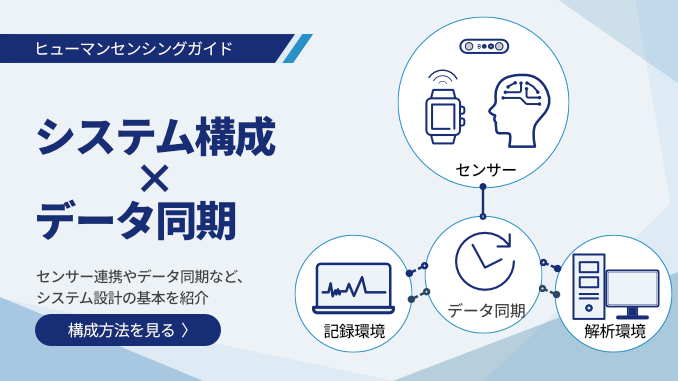

RELATED GUIDE
視線、身体動作、生体信号、脳波など、人間行動計測で取得されるデータの特徴や、代表的な研究活用例を解説しています。
