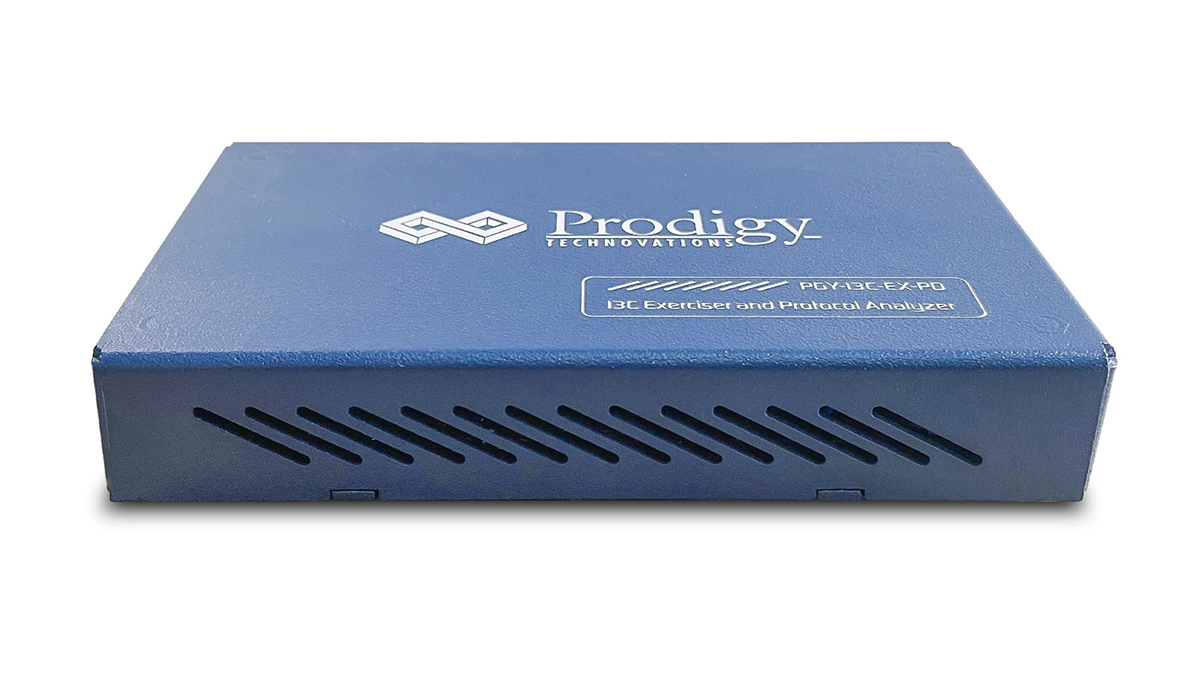

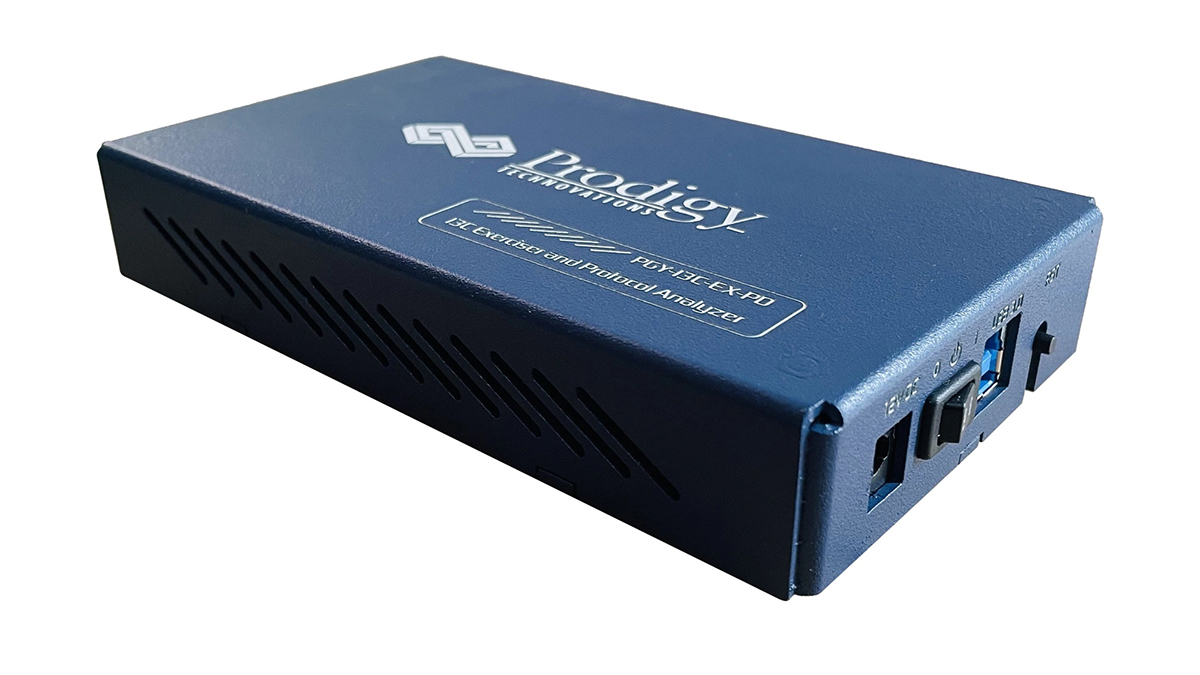

I3C Protocol Analyzer and Exerciserの製品概要
I3C Protocol Analyzer and Exerciser は、I3Cバス通信の取得と解析、トラフィック生成を1台で実行できるプロトコル解析装置です。ホストと被試験デバイス (DUT) 間の通信をキャプチャし、I3C/I2Cプロトコルレベルでデコードすることで、通信動作の可視化とデバッグを支援します。
本製品は、I3Cトラフィックの生成機能 (Exerciser) と解析機能 (Analyzer) を統合しており、MasterまたはSlaveとして動作する通信テストが可能です。GUIまたはスクリプトを使用したトラフィック生成、CRCエラーやACK/NACKエラーなどのエラー注入、トリガー条件に基づくイベント捕捉などの機能を備えています。また、タイミング波形表示とプロトコルリスト表示を組み合わせた解析環境により、通信内容を詳細に確認できます。
さらに、PythonおよびC++ APIに対応しているため、自動化されたテスト環境への組み込みも可能です。I3CおよびI2C通信の検証やデバッグを効率化するツールとして、組込みシステム開発者や半導体設計者、通信プロトコル検証エンジニアによる設計検証や評価試験などに活用できます。
主な用途
- I3Cバス通信解析
- I3Cデバイス設計検証
- プロトコルデバッグ
- I3C/I2Cトラフィック生成試験
- 組込みシステム通信評価
導入のメリット
I3C通信の不具合原因を迅速特定
- 課題：I3C通信では複数デバイスが関与するため、通信エラー発生時の原因特定に時間を要する。
- 導入価値：通信トラフィックを取得してプロトコルレベルで解析できるため、I3C通信の問題箇所を迅速に特定できます。
実機に近いI3C通信環境を構築
- 課題：I3Cデバイスの検証では、実際のシステム構成を再現した通信環境の構築に手間がかかる。
- 導入価値：MasterやSlaveとして通信トラフィックを生成できるため、実機に近いI3C通信環境を構築して検証を進められます。
異常通信条件を含めた信頼性評価
- 課題：通信プロトコルの検証ではエラー発生時の動作確認が重要だが、実環境で異常通信条件を再現するのは難しい。
- 導入価値：通信エラーを意図的に発生させる検証が行えるため、異常条件を含めたI3C通信の信頼性評価を実施できます。
I3C Protocol Analyzer and Exerciserの製品仕様
主な仕様
| 項目 | 仕様 |
|---|---|
| 対応規格 / 通信仕様 | |
| 対応プロトコル | I3C / I2C |
| I3C規格対応 | I3C v1.0 / v1.1 / v1.1.1 / v1.2 |
| I3C伝送モード | SDR / HDR / TSL / TSP |
| 通信速度 | 1 Hz ～ 12.5 MHz |
| 対応機能 | In-Band Interrupt (IBI) / Hot Join |
| 対応CCCコマンド | Master：すべて対応 / Slave：SETXTIME、ENTTM、ENTAS を除き対応 |
| 対応上位プロトコル | MCTP / NVMe-MI / SPDM / PLDM |
| テスト / 解析機能 | |
| エミュレーション機能 | I3C Controller / Target、I3C Secondary Controller、I2C Controller / Target |
| 構成 | 1 Master + 3 Slaves または 1 Secondary Master + 2 Slaves |
| トラフィック生成 | カスタムI3C / I2Cトラフィック生成 |
| エラー注入 | CRCエラー / Parityエラー / ACK / NACKエラー |
| プロトコル解析 | I3C / I2Cプロトコルデコード、タイミングダイアグラム表示、プロトコルリスト表示 |
| トリガー機能 | Auto / Simple / Advancedトリガー |
| データキャプチャ | 連続ストリーミングキャプチャ (ホストPCのHDD / SSDへ保存) |
| システム要件 | |
| 接続インターフェース | USB 3.0 / USB 2.0 |
| API | Python / C++ |
| 対応OS | Windows / Linux / macOS |
オプションソフトウェア
本製品では、I3C上で動作する各種プロトコル解析や適合試験に対応するソフトウェアオプションを用意しています。
対応プロトコルやテストスイートの詳細、導入構成についてはお問い合わせください。
| 型番 | オプション内容 | 概要 |
|---|---|---|
| Opt CTS (v1.1) | I3C適合試験オプション | MIPI I3C CTS v1.1.1仕様に基づく、I3C Controller / Target向け適合試験ケース群 |
| Opt. MCTP | MCTPプロトコル対応 | I3Cバス上のMCTP通信をエミュレーションし、解析できるオプション |
| Opt. MCTP-CTS | MCTP適合試験オプション | UNH-IOL V23.0文書に基づく、MCTP適合試験ケース群 |
| Opt. NVMe-MI | NVMe-MIプロトコル対応 | I3Cバス上のNVMe-MI通信をエミュレーションし、解析できるオプション |
| Opt. NVME-MI-CTS | NVMe-MI適合試験オプション | UNH-IOL V23.0文書に基づく、NVMe-MI適合試験ケース群 |
| Opt. SPDM | SPDMプロトコル対応 | I3Cバス上のSPDM通信をエミュレーションし、解析できるオプション |
| Opt. SPDM-CTS | SPDM適合試験オプション | SPDM向け適合試験ケース群 |
| Opt. PLDM | PLDMプロトコル対応 | I3Cバス上のPLDM通信をエミュレーションし、解析できるオプション |
メーカー公式サイト (新しいタブで開きます)
I3C Protocol Analyzer and Exerciser / 詳細 (メーカーページ)
製品特長
I3C/I2C トラフィック生成
I3CおよびI2C通信トラフィックを生成できるExerciser機能を備えています。
GUI操作とスクリプトの両方を利用でき、実際のデバイス通信を想定したシーケンスを作成して検証を進められます。
主なポイント
- GUIまたはスクリプトによるトラフィック生成
- カスタムI3C/I2C通信シーケンスの作成
- Broadcast / Directed / Privateメッセージに対応
- 実環境に近い通信トラフィックの再現
- 通信生成とプロトコル解析を同時に実行

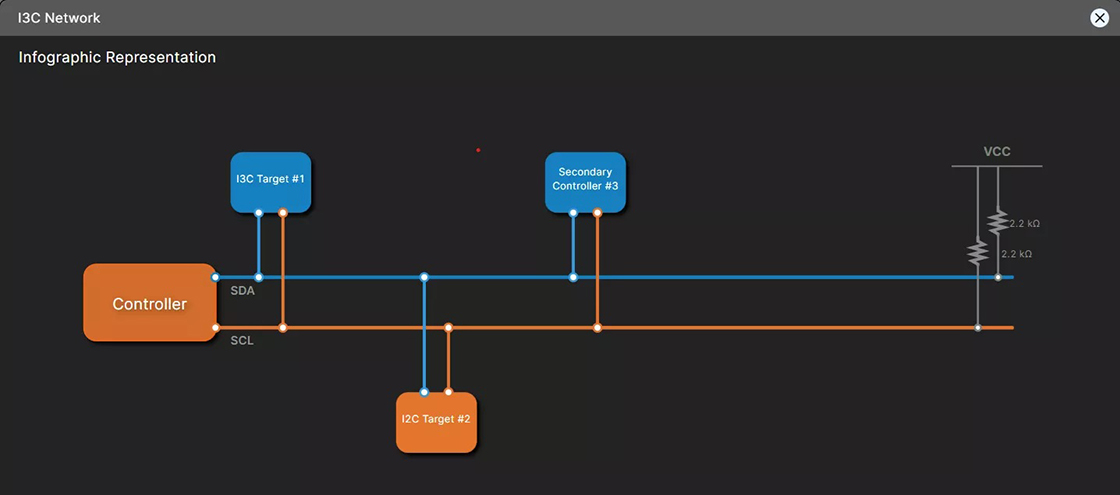

I3Cデバイスエミュレーション
I3C通信環境を装置内で再現できるエミュレーション機能を搭載しています。
ControllerとTargetの両方をエミュレートでき、Secondary Controller構成にも対応しているため、複数デバイスが接続されたI3Cバス構成に近い環境で検証を行えます。
主なポイント
- I3C ControllerおよびTargetのエミュレーションに対応
- I3C Secondary Controller構成をサポート
- 1 Master + 3 Slaves構成を設定可能
- 1 Secondary Master + 2 Slaves構成を設定可能
- 実機に近いI3C通信トポロジーを再現
エラー注入による異常通信検証
通信エラーを意図的に発生させるエラー注入機能を備えています。
異常通信条件を再現し、I3Cデバイス実装やプロトコル処理の堅牢性評価を行えます。
主なポイント
- CRCエラーおよびParityエラーの注入
- ACK / NACKエラーの生成
- DDR通信におけるPreambleエラー
- Master Abortなどの異常条件を再現
- Non-Standard FrameやStart / Stopパターンを生成
I3Cマージン試験
電圧やタイミング条件を調整しながらI3C通信を評価するマージン試験に対応しています。
通信条件を段階的に変化させることで、デバイス実装の耐性や設計マージンの検証が可能です。
主なポイント
- 動作電圧を0.9V～3.4Vの範囲で設定可能
- SCL Duty Cycleを10ns分解能で調整
- SCL / SDA Delayを18ps分解能で設定
- メッセージ間遅延をユーザー定義で設定
- データレートやタイミング条件を変化させたマージン評価

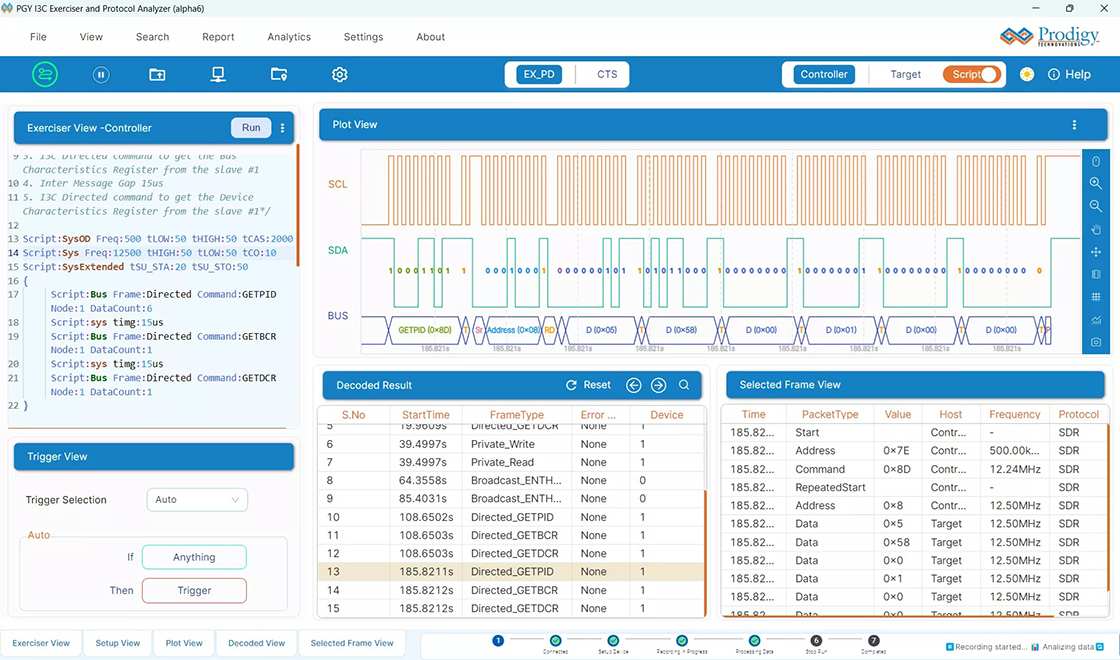

高度なトリガーとプロトコル解析
I3CおよびI2C通信の詳細なプロトコル解析を行えます。
高度なトリガー設定と複数の解析ビューを組み合わせることで、複雑な通信イベントの発生条件やタイミングを効率的に確認できます。
主なポイント
- I3C / I2C通信のプロトコルデコード
- タイミングダイアグラムとバス図の表示
- プロトコルリストビューによる通信解析
- multi-state / multi-levelトリガー設定
- トリガー条件と通信イベントの相関解析
動画
研究関連キーワード
「I3C (Improved Inter-Integrated Circuit)」は、センサーや電源管理ICなどの周辺デバイスをプロセッサに接続するための高速シリアル通信規格です。従来のI2Cを拡張したインターフェースであり、高速通信、低消費電力、動的アドレス割り当て、In-Band Interruptなどの機能を備えています。またI2Cとの互換性を持つため、既存デバイスと共存しながらシステム設計を行えます。本製品は、このI3C通信のトラフィック解析や通信生成を行い、デバイス実装やプロトコル動作の検証に活用できるツールです。
検索キーワード:
I3Cプロトコルアナライザ / I3C Protocol Analyzer / I3C Exerciser / I3C通信解析ツール / I3Cバスアナライザ / I3C通信テストツール / I3Cトラフィックジェネレータ / I3Cデバッグツール / I3C通信検証装置 / I3Cプロトコルデコード / I3C Controllerエミュレーション / I3C Targetエミュレーション / I3C Secondary Controller / I3Cマージン試験 / I3Cエラー注入 / I3C通信評価ツール / I3Cバス解析装置 / I3C / I2Cプロトコル解析 / I3C開発ツール / I3Cインターフェース検証
