isCAN USB
CANopen設定通信解析対応 CANインターフェース

メーカー

Thorsis Technologies GmbH

ハードウェア

お見積もり依頼・お問い合わせ（無料）

製品仕様・価格・導入手順など、お気軽にお問い合わせください
（通常、1営業日以内に回答いたします）

カテゴリー

通信・ネットワーク機器コンピュータ・周辺機器工学情報学

タグ

車載通信産業通信ネットワーク接続計測設備診断

isCAN USBの製品概要

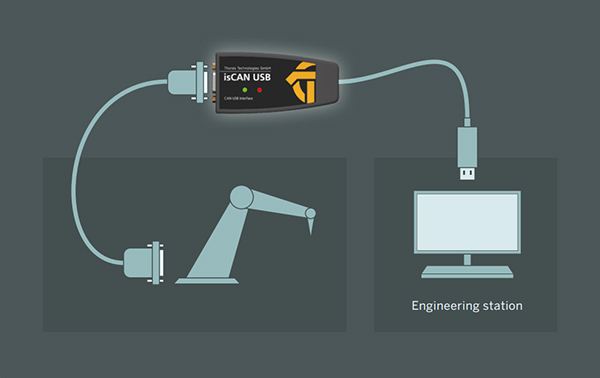

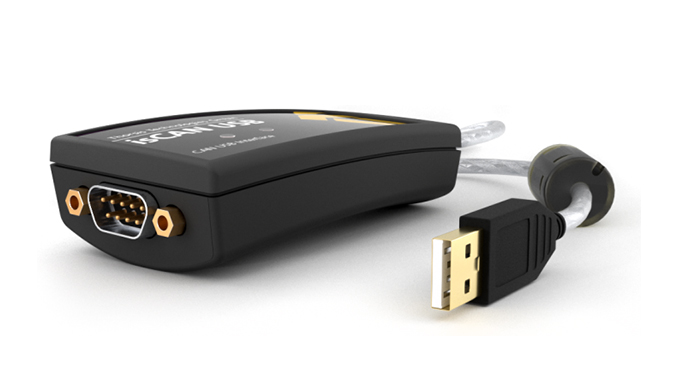

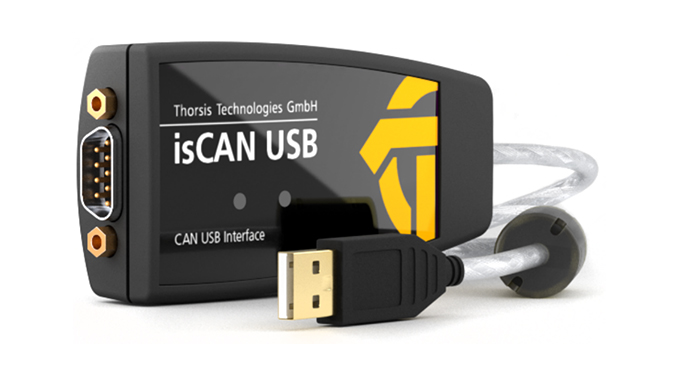

isCAN USB は、PCとCANネットワークを手軽に接続できるUSBインターフェースです。ノートPCへ接続するだけで、CAN通信の確認や機器設定、ネットワーク評価を行えるため、研究開発業務から設備保守まで幅広い用途で活用できます。

CANおよびCANopen環境での利用を考慮して設計されており、ノートPCと組み合わせて現場へ持ち込みやすいコンパクトな構成を採用しています。また、外部電源を必要としないUSBバスパワー駆動や、PCとCANバスを電気的に分離する設計により、評価環境での利用にも配慮されています。

さらに、J1939やISO15765-2に対応したドライバに加え、各種開発言語向けAPIも提供されているため、既存システムへの組み込みや独自ソフトウェア開発にも対応可能です。CAN通信を利用した機器開発やネットワーク解析を効率化したい技術者に適したUSB CANインターフェースです。

主な用途

CAN通信評価
CANopen機器設定
車載ECU通信解析
産業機器メンテナンス
CANアプリケーション開発

導入のメリット

現地での通信確認を迅速化

課題：設備評価や保守現場では、外部電源や接続準備が作業開始時の負担になりやすい。
導入価値：USBバスパワー駆動に対応しており、現地でのCAN通信確認を円滑に開始できます。

評価環境の通信安定性を確保

課題：CAN通信評価では、PCと設備間の電気的干渉により、通信トラブルが発生するリスクがある。
導入価値：PCとCANバスを電気的に絶縁する構造で、安定した通信環境の構築を支援します。

開発解析環境の集約

課題：CAN機器開発では、設定、解析、ソフトウェア開発の環境が分かれ、作業効率を下げる要因となる。
導入価値：CANopen設定、通信解析、独自アプリケーション開発に対応し、開発環境の集約につなげられます。

isCAN USBの製品仕様

主な仕様

項目	仕様
型番	11300-0201
USBコントローラ	CY7C68014A
CANコントローラ	SJA1000
CANトランシーバ	PCA82C250
CAN仕様	CAN 2.0A (11 bit ID)、CAN 2.0B (29 bit ID)
CAN通信速度	10 kbit/s〜1 Mbit/s
USB通信速度	High Speed: 480 Mbit/s、Full Speed: 12 Mbit/s
ガルバニック絶縁	対応 (フォトカプラ)
電源供給	USB経由
CANバスコネクタ	9ピンD-Sub、CiA DS-102準拠
USBケーブル長	約1.8 m
対応OS	Windows XP、Vista、7、8、10、11
ソフトウェア	isCAN/CANopen Comm DTM isCAN/CANopen Server (OPC)

同梱内容

ハードウェア

isCAN USBインターフェース本体 (RoHS準拠)

ソフトウェア

ドライバ・設定・テストソフトウェア
isCAN Multidriverライセンス

ドキュメント類

isCAN Interfacesユーザーマニュアル (PDF)
ドイツ語・英語ドキュメント

メーカー公式サイト (新しいタブで開きます)

https://www.thorsis.com/en/

isCAN USB / 詳細 (メーカーページ)

製品特長

CAN/CANopenネットワークへ柔軟に接続

PCやノートPCからCANおよびCANopenネットワークへ接続し、通信確認や機器設定、ネットワーク評価を行えます。
産業機器から車載通信まで、幅広いCAN環境での評価や確認に活用できます。

主なポイント

11 bit IDと29 bit IDのCAN通信に対応
10 kbit/s〜1 Mbit/sのCAN通信速度をサポート
CANopenネットワーク接続に対応
CiA DS-102準拠9ピンD-Subコネクタ採用
USB High Speed 480 Mbit/s対応

現場評価を考慮したUSB接続構成

ノートPCとの接続を前提に、評価環境や保守現場で扱いやすいUSB接続型インターフェースです。
外部電源を必要としないため、CAN通信確認や機器接続を円滑に進められます。

主なポイント

USB給電による外部電源不要の運用
ノートPCと組み合わせやすい一体型USBケーブル
現地作業に配慮した約1.8 mのケーブル長
CANバス接続用9ピンD-Subコネクタ
動作状態を確認できるLEDインジケータ

電気的絶縁による安定した通信環境

PCとCANネットワークを電気的に分離し、評価機器と接続する環境での利用に配慮されています。
研究開発や通信評価用途において、CANネットワークを扱いやすい構成です。

主なポイント

フォトカプラによるガルバニック絶縁
評価機器との接続を考慮した設計
CAN通信評価用途に対応
USB接続型CANインターフェース構成

開発・診断用途を支えるソフトウェア対応

CAN通信の評価や独自アプリケーション開発に必要なソフトウェア連携に対応しています。
通信解析、CANopen機器設定、車載系プロトコル対応まで幅広い開発用途を支援します。

主なポイント

J1939、ISO15765-2対応ドライバを提供
RP1210 Interface-DLL対応
SAE J2534-1 Driver DLL (Passthru API) 提供
API Interface DLLによる独自開発へ対応
C/C++、C#ソースコード例を付属
CANopen設定ソフトウェア「isPlorer」を利用可能

研究関連キーワード

「CANopen」は、CAN (Controller Area Network) をベースとした産業用通信プロトコルです。機器間のデータ通信だけでなく、パラメータ設定、状態監視、ネットワーク管理などを標準化できるため、産業機器、ロボット、組込みシステム、モーション制御分野などで広く利用されています。isCAN USB は、CANopenネットワークへの接続や機器設定、通信評価用途に対応しています。
