NanoRanger
超低電流測定自動レンジ解析 DC電流計

メーカー

AltoNovus

ハードウェア

お見積もり依頼・お問い合わせ（無料）

製品仕様・価格・導入手順など、お気軽にお問い合わせください
（通常、1営業日以内に回答いたします）

カテゴリー

サプライ・消耗品計測・検査機器工学理学情報学

タグ

電圧モニタリング電流測定電圧計測低消費電力

NanoRangerの製品概要

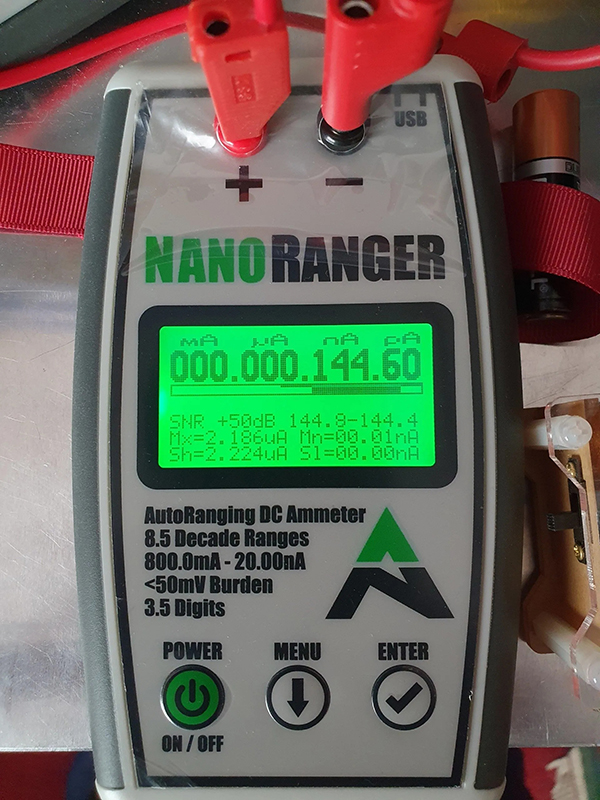

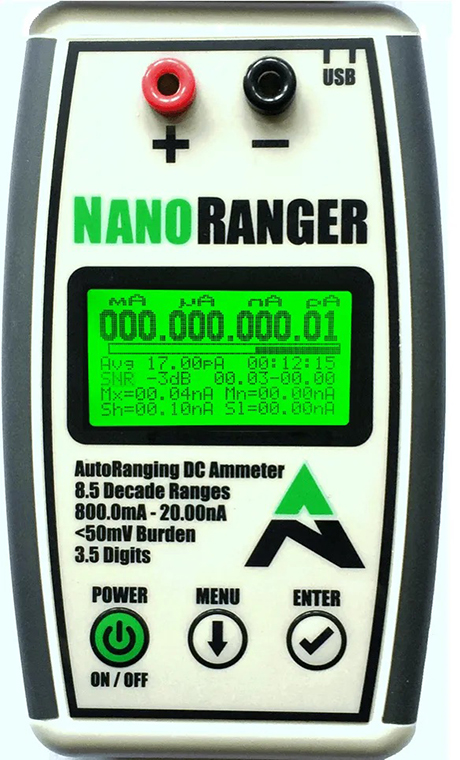

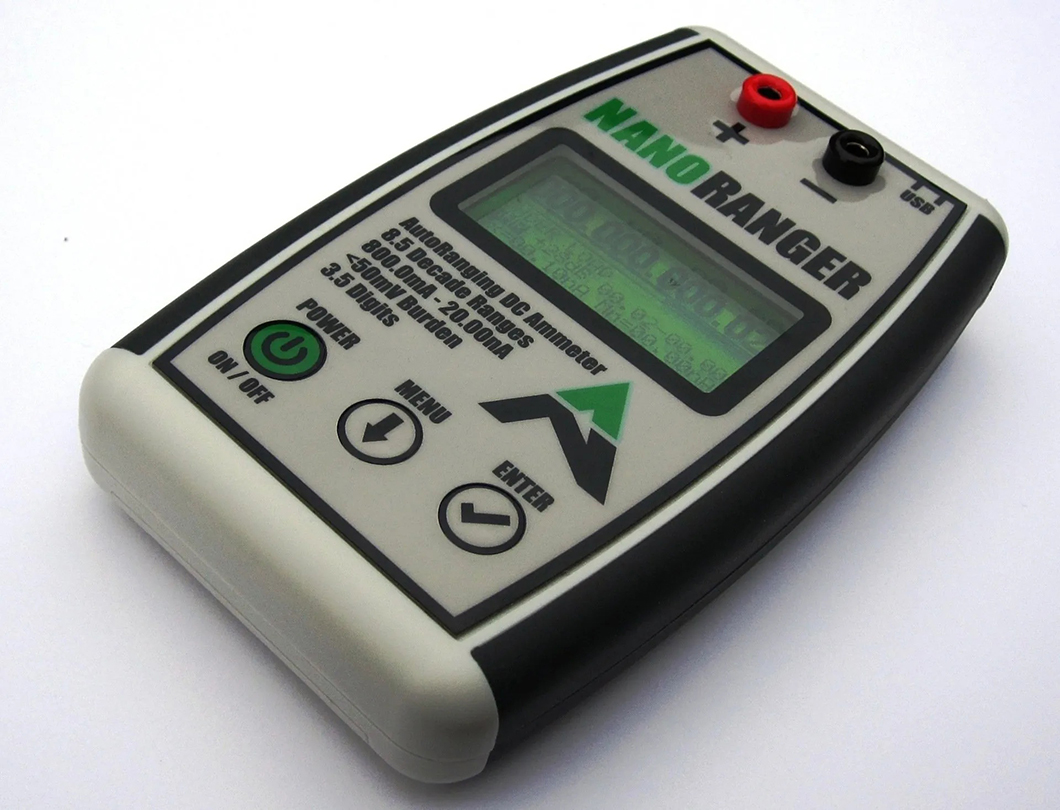

NanoRanger は、ナノアンペア級の微小電流からミリアンペア領域までを高分解能で測定できる、低消費電力機器の評価に特化したDC電流計です。待機時のわずかな消費電流や動作時の電流変動まで一台で把握できるため、IoT機器、電池駆動製品、組込み回路など、消費電力の最適化が重要な開発現場に適しています。

測定中の電流変化に応じてレンジを自動で切り替えるため、細かな設定操作の負担を抑えながら、幅広い電流値をスムーズに確認できます。被測定回路への影響を抑える低負担電圧設計により、実際の動作状態に近い条件で評価しやすい点も特長です。

また、USB接続によるデータ取得にも対応しており、長時間の測定記録や電流プロファイル解析にも活用できます。省電力設計の品質向上、電池寿命の検証、待機電流の改善など、精度の高い電流評価を求める研究開発者や技術者にとって、信頼性の高い評価環境を提供する測定ソリューションです。

主な用途

待機電流測定
バッテリー寿命評価
低消費電力回路解析
IoT機器省電力開発
エネルギーハーベスティング検証

導入のメリット

待機電力改善の推進

課題：待機時に流れる微小電流を正確に把握できず、省電力化の改善点を特定しにくい。
導入価値：ナノアンペア級の電流変化まで確認でき、待機電力削減に向けた改善を進められます。

電池寿命検証の精度向上

課題：動作状態ごとの消費電流データが不足し、電池寿命の見積精度にばらつきが生じる。
導入価値：実動作時の電流推移を測定できるため、電源設計や寿命評価の精度向上につなげられます。

評価工数負担の軽減

課題：測定レンジの切替や条件調整に手間がかかり、評価工程全体の負担が増えやすい。
導入価値：幅広い電流域を円滑に確認でき、評価工程の時間短縮と負担軽減に貢献します。

NanoRangerの製品仕様

主な仕様

項目	仕様
外形寸法	148 x 90 x 30 mm
重量	約200 g (電池含む)
電源	単3電池 2本
標準動作時間	150時間超 (単3電池 2本使用時)
動作温度	0～50℃
動作湿度	10～90% (結露なし)
適合規格	CE / FCC

測定性能詳細 (レンジ別)

測定レンジ	分解能	負担電圧	抵抗	精度
20.00 nA	10 pA	< 0.05 V	2 MΩ	< 1%
200.0 nA	100 pA	< 0.05 V	200 kΩ	< 0.5%
2.000 µA	1 nA	< 0.05 V	20 kΩ	< 0.3%
20.00 µA	10 nA	< 0.05 V	2 kΩ	< 0.3%
200.0 µA	100 nA	< 0.05 V	200 Ω	< 0.3%
2.000 mA	1 µA	< 0.05 V	20 Ω	< 0.3%
20.00 mA	10 µA	< 0.05 V	2 Ω	< 0.3%
200.0 mA	100 µA	< 0.05 V	0.2 Ω	< 0.3%
800 mA	1 mA	< 0.05 V	0.05 Ω	< 0.5%

メーカー公式サイト (新しいタブで開きます)

https://www.altonovus.com/

NanoRanger / 詳細 (メーカーページ)

製品特長

広範囲を捉える自動レンジ測定

待機時の微小電流から動作時の大きな電流変動まで、一連の挙動を連続的に測定できます。
複数機器を使い分ける手間を抑えながら、低消費電力機器の実動作評価を効率化します。

主なポイント

1 nA～800 mAの広い測定範囲に対応
9レンジ、8.5デケードの自動レンジ切替
最大10 pA分解能で微小電流を測定
最小レンジから最大レンジまで約200 µsで追従

回路影響を抑える低負担電圧

測定器の接続による回路動作への影響を抑え、実使用環境に近い条件で電流評価を行えます。
省電力回路や低電圧駆動機器の検証精度を高めたい場面に適しています。

主なポイント

全レンジで負担電圧0.05 V未満
約0.045 V付近でレンジ切替動作
微小電流領域から高レンジまで低負担設計
センサー回路や電源回路の評価に有効

平均電流による消費電力解析

待機、起動、通信など動作モードが切り替わる機器でも、期間全体の平均消費電流を把握できます。
電池寿命の検証や省電力設計の改善判断に役立つ評価機能です。

主なポイント

平均電流値と測定時間を本体表示
イベント動作を含めた電流消費の把握に対応
電荷計算やバッテリー寿命試算に活用可能
300 msごとに180サンプル平均化処理を実施

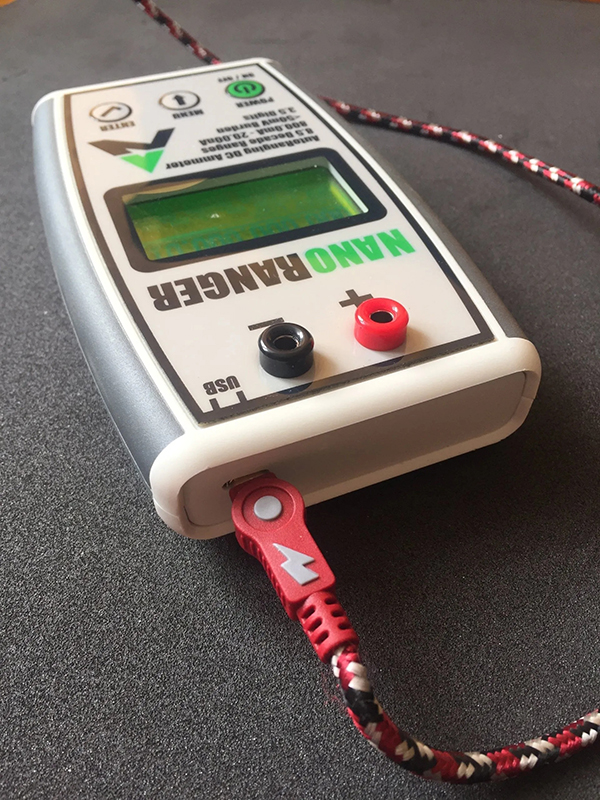

PC連携を支える絶縁USB

PCと接続して測定データの取得や制御を行えるため、記録作業や解析業務を効率化できます。
USB接続部が絶縁されており、外部接続による測定系への影響にも配慮されています。

主なポイント

完全絶縁USBインターフェースを搭載
PCからの機器設定・制御に対応
測定データのエクスポートが可能
長時間ログ取得やレポート作成を効率化

動画

研究関連キーワード

「エネルギーハーベスティング」とは、光、熱、振動、電波など、周囲の環境に存在する微小なエネルギーを回収し、電力として活用する技術です。電池交換や配線を減らせるため、IoTセンサー、設備監視機器、ウェアラブル機器などの電源方式として注目されています。一方で、得られる電力は非常に小さいため、超低消費電力設計や微小電流の正確な評価が重要です。NanoRanger は、このような微小電流測定を支える計測機器として活用できます。
