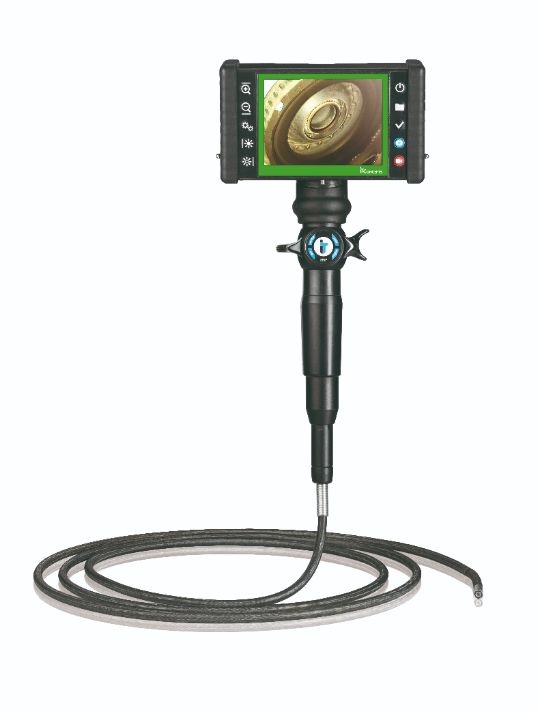

VIEDOSCOPE-XTの製品概要
VIDEOSCOPE-XT は、可燃性ガス環境でも安全に内部構造を確認できる防爆対応のビデオスコープです。
設備内部や配管、タービン、タンクなどの検査では、対象を分解せずに内部の状態を把握することが求められます。本製品は、そうした現場に対応するために設計されており、柔軟なプローブと可動式の先端により、狭く入り組んだ内部にもアプローチしながら視野を確保できます。
観察した映像は本体ディスプレイでその場で確認できるため、状況を把握しながら検査を進めることが可能です。さらに、静止画や動画として記録できるため、検査結果の共有や後工程での検証にも活用できます。
また、MIL-STD-810G試験、UL Class I Division 2、ATEXに対応しており、安全性が求められる環境での使用を前提とした設計である点も特長です。設備保全やエネルギー関連設備の点検、航空機や各種タービンの内部検査など、安全性への配慮が求められる現場での検査業務において、信頼性の向上と作業効率の改善に貢献します。
主な用途
- 設備内部の保守・点検
- エネルギー設備検査
- タービン内部観察
- 製造設備の品質確認
- 危険環境下での非破壊検査
導入のメリット
防爆環境下でも内部検査を安全に実施
- 課題：可燃性ガスや蒸気が存在する環境では使用機器が制限され、内部点検の実施が難しい。
- 導入価値：防爆対応設計により安全性を配慮しながら、現場で安心して内部観察を行えます。
分解せずに設備内部の状態を把握
- 課題：設備内部の確認には分解作業が必要となり、作業負荷や設備停止による影響が大きい。
- 導入価値：柔軟なプローブにより狭所へ直接アクセスし、分解せずに内部状態を確認できます。
観察と記録を一体化し検査効率を向上
- 課題：検査現場では観察と記録が分断され、結果の共有や再検証に手間がかかる。
- 導入価値：リアルタイムで映像を確認しながら記録でき、検査業務の効率化につなげられます。
VIEDOSCOPE-XTの製品仕様
主な仕様
| 項目 | 仕様 |
|---|---|
| 安全規格・認証 | |
| 防爆・安全対応 | – UL Class I Division 2 対応 – ATEX 指令 2014/34/EU 適合 (Group II Category 3) – NFPA 70 準拠 – FM 準拠 |
| 環境試験 | MIL-STD-810G Method 511.6 (爆発環境試験) |
| その他適合情報 | CE 対応 / ISO 9001 |
| プローブ仕様 | |
| 作業長 | 1.5 m ～ 10 m |
| プローブ径 | 4 mm / 6 mm / 8 mm |
| 先端可動 | 4方向湾曲 / 360°回転 |
| 映像・表示性能 | |
| カメラ | 高解像度 CMOS カメラ |
| 視野角 | 90° |
| ディスプレイ | 5.0インチ内蔵ディスプレイ |
| 表示解像度 | VGA 640 × 480 |
| ズーム機能 | デジタルズーム内蔵 |
| 照明 | |
| 照明方式 | – 3段階調整式LED照明 – LEDをハンドル部に配置したコールドファイバー照明 |
| 安全性への配慮 | 火花発生リスクの低減を考慮した照明設計 |
| 記録機能 | |
| 保存形式 | 静止画 / 動画 |
| 保存容量の目安 | 最大32,000枚の画像 または 最大500時間の動画 ※32GB SDHC カード使用時 |
| 記録媒体 | 32GB SDHC カード |
| 電源・携帯性 | |
| 電源 | 充電式バッテリー |
| 連続使用時間 | 約6時間 |
| 携帯性・筐体 | – ポータブル設計 – 堅牢・高耐久仕様 – ハードプラスチック製キャリングケース付属 |
プローブ構成オプション
VIDEOSCOPE-XT は、検査対象やアクセス条件に応じてプローブ径と長さを選択できます。
プローブ径
- 8 mm：2系統の光出力により高輝度を実現し、広範囲かつ奥行きのある内部検査に適した構成
- 6 mm：取り回しと視認性のバランスに優れ、一般的な設備内部検査に適した標準構成
- 4 mm：細径で狭所へのアクセス性が高く、小径部品や複雑な経路の観察に適した構成
プローブ長さ
- 2 m
- 3 m
- 5 m
- 7.5 m
※対応する径および詳細構成についてはお問い合わせください。
セット内容
- VIDEOSCOPE-XT 本体
- リチウムイオン充電式バッテリー
- バッテリー充電器
- ACアダプター
- SDメモリーカード
- ユーザーマニュアル
- 専用ハードケース (耐久性ABS樹脂製)
メーカー公式サイト (新しいタブで開きます)
VIDEOSCOPE-XT / 詳細 (メーカーページ)
製品特長
防爆規格に対応した安全設計
VIDEOSCOPE-XT は、複数の国際的な防爆規格および安全基準に対応しています。
安全性が厳しく求められる環境でも使用できるため、設備点検や保守業務の対象領域を広げることができます。
主なポイント
- MIL-STD-810G Method 511.6 (爆発環境試験) に準拠
- UL Class I Division 2 に対応
- ATEX Directive 2014/34/EU (Group II Category 3) 適合
- NFPA 70、FM、CE など各種規格に準拠
火花発生リスクを抑える照明設計
照明には、ハンドル側から光を供給するコールドファイバー方式を採用しています。
先端部での発熱や火花発生のリスクを抑えられるため、安全性に配慮した検査作業を支えます。
主なポイント
- ハンドル部LEDから光を供給するファイバー照明方式
- 先端部での発熱や火花発生リスクを低減
- 危険環境での使用を考慮した照明構成

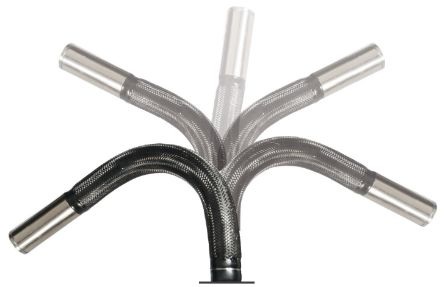

複雑形状に対応する先端操作機構
複雑な内部構造や入り組んだ経路にも対応できるよう、高い操作性を備えています。
狭所や屈曲部でも観察方向を調整しやすく、対象の状態を的確に把握できます。
主なポイント
- 4方向の先端可動機構
- 360°回転に対応
- 観察方向を柔軟に調整可能

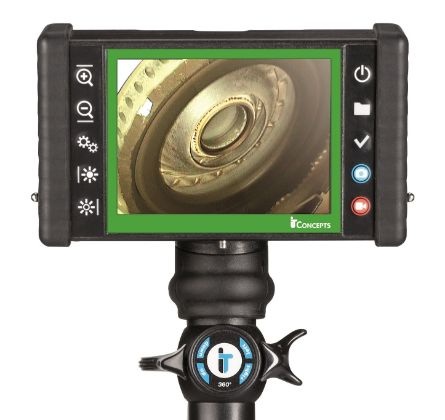

現場で完結する表示・操作性
本体にディスプレイと操作機能を一体化した、現場で扱いやすい構成です。
外部機器を用意せずにその場で映像を確認できるため、現場での判断や作業をスムーズに進められます。
主なポイント
- 5.0インチ内蔵ディスプレイ
- VGA (640×480) 解像度
- デジタルズーム機能を搭載
- リアルタイム映像確認に対応
長時間検査に対応する記録性能
バッテリー駆動と記録機能を組み合わせた構成により、長時間の運用に対応しています。
検査結果をその場で記録し、後工程での確認や共有にも活用できるため、作業効率の向上につながります。
主なポイント
- 約6時間の連続使用が可能な充電式バッテリー
- 32GB SDHCカードに対応
- 最大32,000枚の画像 / 最大500時間の動画を保存可能
動画
研究関連キーワード
「防爆構造」とは、可燃性ガスや蒸気などが存在する環境において、機器が火花や高温によって着火源とならないように設計された安全構造です。爆発の発生を防ぐ、または万一発生しても外部へ影響を及ぼさないようにすることを目的としています。石油・化学・エネルギー分野など、安全性が重視される現場で広く用いられています。VIDEOSCOPE-XT は防爆規格に対応しており、こうした環境でも安全に内部観察を行うことができます。
検索キーワード:
ビデオスコープ / 工業用内視鏡 / 防爆ビデオスコープ / 防爆内視鏡 / 内部検査カメラ / 工業用検査カメラ / 非破壊検査機器 / 内部観察装置 / 狭所検査カメラ / 配管検査カメラ / タンク内部検査 / 設備点検カメラ / ボアスコープ / 工業用ボアスコープ / 可燃性ガス環境検査 / 危険環境対応機器 / 内部可視化装置 / 検査用ビデオスコープ / 設備保全ツール / ITVS VIDEOSCOPE-XT
横にスクロールできます
| 商品名 | 納品方法 | 納期 | 価格 |
| 弊社より配送 | お問い合わせください | お問い合わせください |
ご希望の商品にチェックを入れてボタンをクリックすることで、
該当商品をお見積もりフォームへ追加できます。
製品仕様・価格・導入手順など、お気軽にお問い合わせください
（通常、1営業日以内に回答いたします）
お問い合わせの際は、ご希望の用途や対象にあわせて「プローブ径」と「プローブ長さ」をお知らせください。
プローブ径
- 8 mm：高輝度で広範囲・奥行きのある検査に適した構成
- 6 mm：バランスに優れた汎用的な標準構成
- 4 mm：狭所や小径部へのアクセスに適した細径構成
プローブ長さ
- 2 m
- 3 m
- 5 m
- 7.5 m
