Sap Flow Sensors SF-4T / SF-5T (フローセンサー)
果実花の葉柄細い茎樹液流計測用センサー

メーカー

edaphic scientific

ハードウェアあんしんプラス対象製品

海外製品の導入に不安のあるお客様をサポートする、年間更新のオプションサービスです。トラブル発生時の回数無制限の「メーカー問い合わせ代行」「導入後のメールサポート」や、「ハードウェア製品の保証期間延長」などのサポートパックをご用意しています。
あんしんプラスの詳細はこちら

お見積もり依頼・お問い合わせ

製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい

カテゴリー

センサーデバイス計測・検査機器生命・環境学農・水産学理学工学

タグ

応用物理学植物生理センシング精密農業樹液流測定植物水分解析植物生理計測水分ストレスモニタリング

Sap Flow Sensors SF-4T / SF-5T (フローセンサー)の製品概要

Sap Flow Sensors SFタイプは、植物の水や養分の通路である葉柄や茎、小花柄(直径10mm未満)の樹液の流れを測定・監視するためのセンサーです。
このセンサーは、茎や葉柄の内部に浸透する方法ではなく、茎などを外側から包み込むシリンダータイプのため、植物を痛めません。

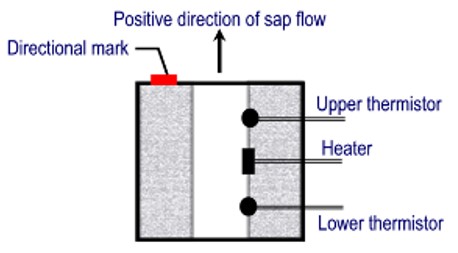

シリンダー内部には、小型のヒーターと、ヒーター上下部に温度センサーがあります。小型のヒーターに電力を供給することで、茎の一部を周囲より2〜3度ほど温め、樹液流量と蒸散速度を得るための出力信号を測定し、データ分析に役立てます。

主な用途

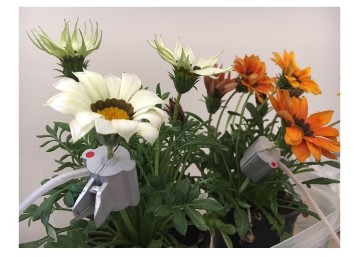

果実や花の葉柄、細い茎の樹液流計測
葉柄や茎の内部ではなく外側からの測定
樹液流量と蒸散速度のデータ収集
植物の成長と生理状態の監視
農業、生態学、環境モニタリングでの利用

上記製品のほか、edaphic scientific社の環境調査・モニタリング等の計測機器のお問い合わせの際には、ご希望の製品名をお知らせください。

お知らせ

次世代のデジタル樹液流センサー「IImplexx Sap Flow Sensor Gen 2」がリリース。

本ページの更新をお待ちください (製品情報はこちら)

2025年1月追記 :

旧型番 SF-4M と現行型番 SF-4T 、および旧型番 SF-5M と現行型番 SF-5T は同じ製品です
(メーカーのシステムの都合により、型番のみが変更となりました)

Sap Flow Sensors SF-4T / SF-5T (フローセンサー)の製品仕様

製品の一例

樹液流量センサー SF-4T / SF-5T ( 詳細はこちら )

仕様

SF-4T:

センサーのサイズ:30 x30 x40 ㎜
推奨する幹の直径:1 〜 5 mm

SF-5T:

センサーのサイズ:30 x35 x40 ㎜
推奨する幹の直径:4 〜 10 mm

SF-4T / SF-5T 共通:

測定範囲: < 3 ml / h1 (* 樹液流量 = 蒸散量(単位:体積(重さ)/時間 )
出力: 標準 0 〜 2 VDC, linear(Optional) 4 〜 20 or 0 〜 20 mA
供給電圧: 10 〜 30 VDC @ 1W max
加熱電力(標準): 30 mW
ウォームアップ時間: 5 分
動作温度: 0〜50℃

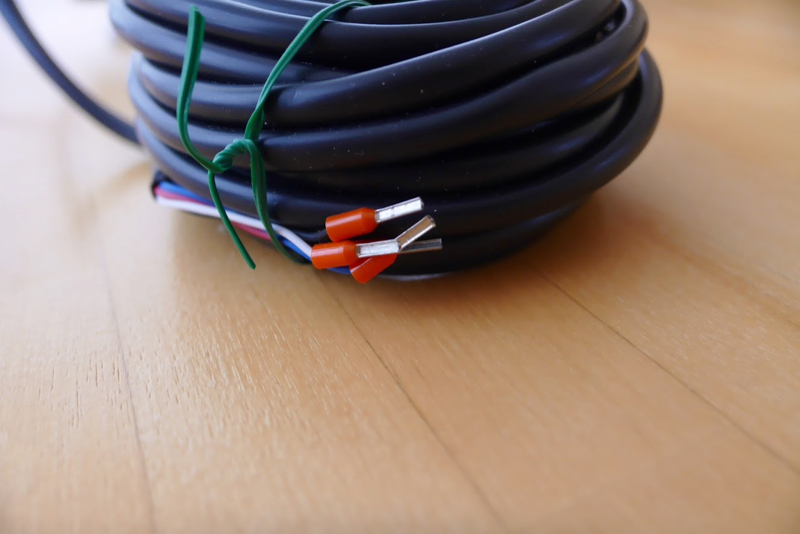

3芯ケーブル(電源、接地、データケーブル)を備えたセンサーのみ

Sap Flow Sensor のご利用には、データロガーが必要です。
推奨品のひとつ、データロギングシステム「ES-LOG」を併せてご購入いただくことも可能です (別売・詳細情報タブ詳細)。

ご確認ください

SFタイプのセンサー( SF-4T/SF-5T )は、外部からの熱に敏感なため、2〜3層のアルミ箔での保護を推奨しています。
最大樹液流量はの推定上限は、約 3 ml/h です。
センサーの取り付け位置は、最大樹液流量の制限値を超えないように配置する必要があります(センサーの上の葉の面積が約150平方センチメートルを超えない)。
このため、葉柄は、計測に適した場所の1つです。
植物は急速に成長しますので、定期的なメンテナンス(センサーの取付位置の変更)が必要です。

メーカーサイトURL

https://www.edaphic.com.au/

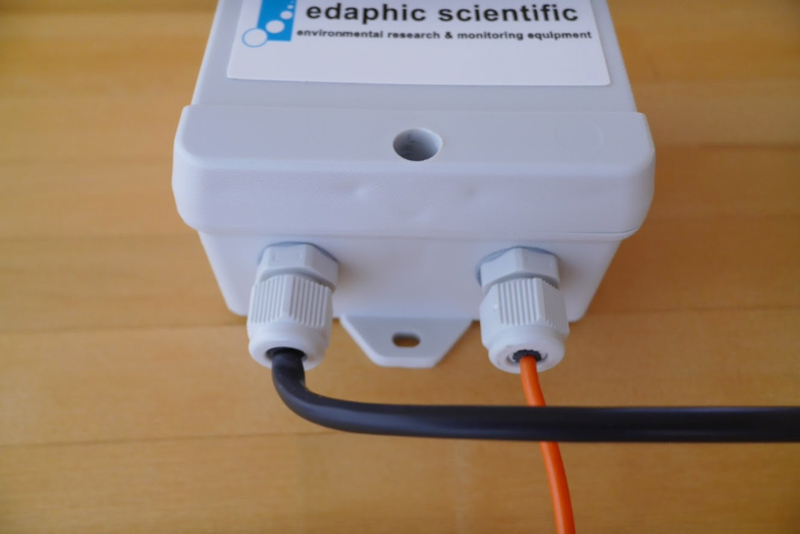

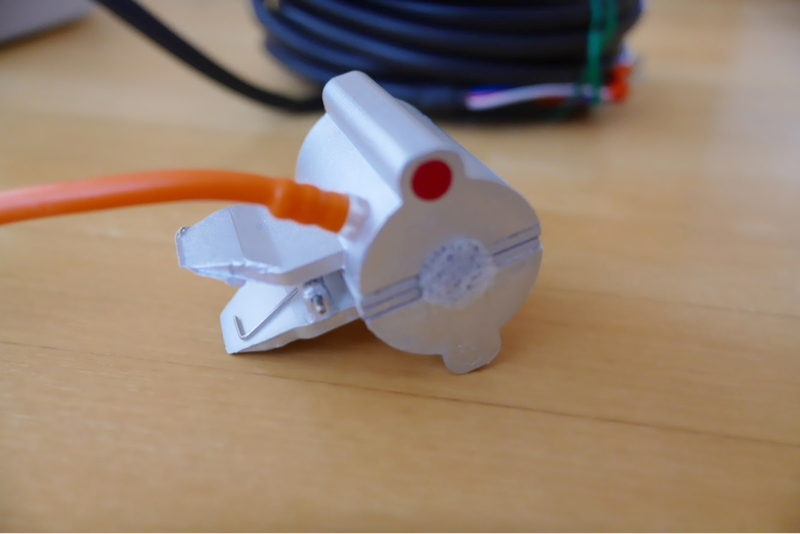

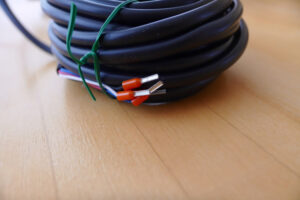

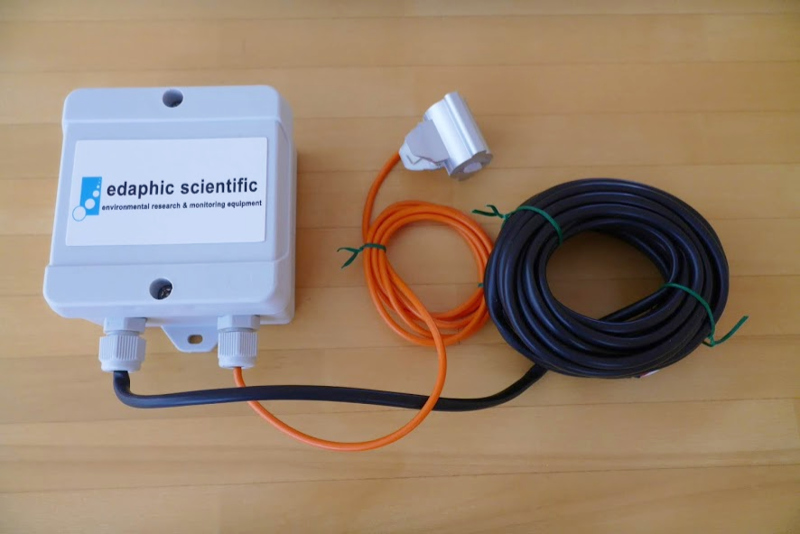

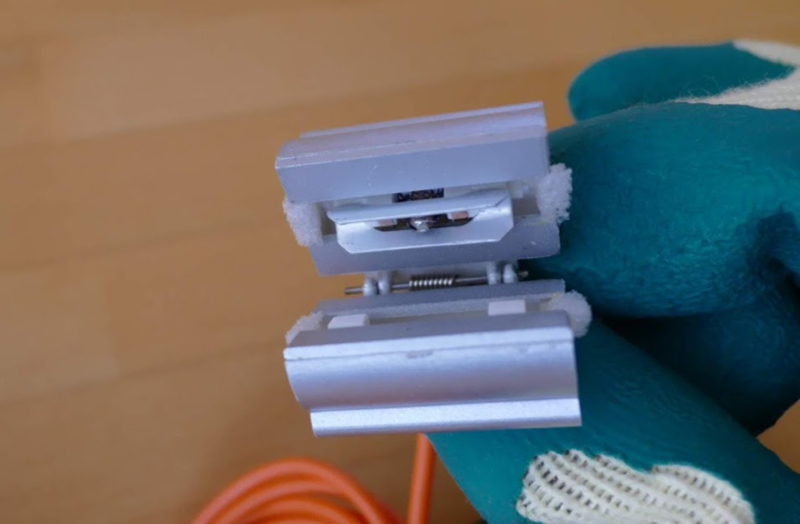

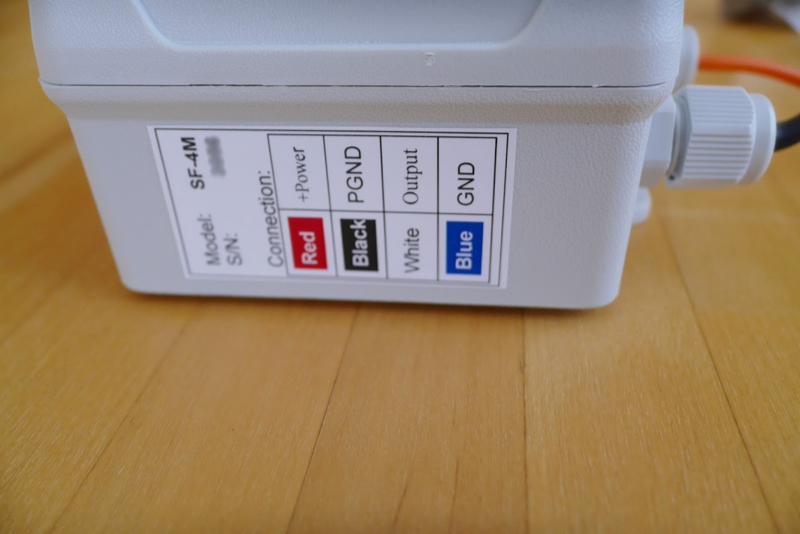

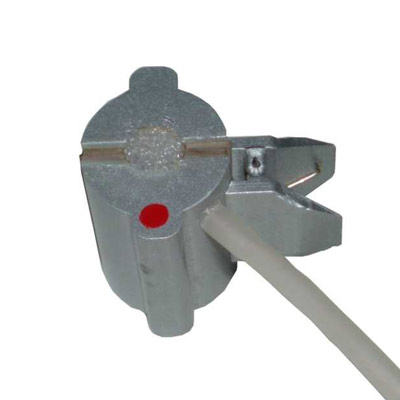

Sap Flow Sensor SF-4M (※) 外観写真 (クリックで拡大します)

※ SF-4M と SF-4T は同じ製品です (メーカーのシステムの都合により、型番のみが変更となりました)

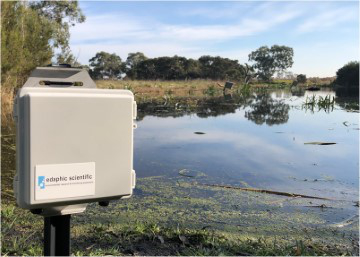

ES-LOG – Data Logging and Internet Systems / メーカー詳細ページ

環境調査およびモニタリングに適したデータロギングシステム

特長

すぐに測定が可能なよう、プログラム済み、配線済み且つ組み立てられた状態で納品
Excel形式での手動データダウンロード (※)
天候、土壌、植物、水など幅広いセンサーに対応
長期間の現場設置に適した耐候性および安全性

※インターネット経由でのデータダウンロードオプションもございます

仕様

Data Management
Internet Access? : No
USB Direct Download? : Yes
Download File Type : Excel
Most Frequent Logging Interval : Milliseconds
Data Internet Upload Interval : 15+ min.
Data Storage : 50 MB
Memory Type : Non-volatile flash

Sensors
Implexx Sap Flow Sensors : 18
SD-12 Parameters : 60+
Voltage Sensors : 4 single-ended or 2 differential
4-20 mA Sensors : 0
Pulse Sensors : 3

Power Management
Power Input : 12-36 VDC
Power Output : 5-12 VDC
Switching Power : Yes
Solar Regulator : Yes
Recommended Battery : 12 VDC SLA

Programming
Delivered with Program? : Yes
Programmability : Versatile
Equations/Virtual Parameters? : Yes

Enclosure Dimensions
Height x Width x Depth (cm) : 31 x 20 x 14

Miscellaneous
Operating Environment : -40o to +70oC Non-condensing environment
Warranty : 1 Year

デンドロメータ( 詳細はこちら )

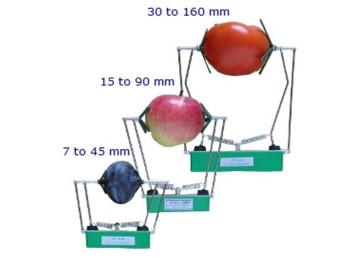

Fruit Dendrometer は、果物の生長量を計測するセンサー

仕様

Select from 0-2V, 4..20mA or SDI-12 output. 1.5 W max

測定範囲
FI-LT: 30〜160 mm
FI-MT: 15〜 90 mm
FI-ST: 7 〜 45 mm

Sensitivity (mV/mm)
FI-LT: 15.4
FI-MT: 26.7
FI-ST: 52.6

動作温度: 0〜50℃
